Rahmenquadrat vs. Kombinationsquadrat: Welches passt zu Ihrem Layout?

Während beide Tools 90-Grad-Winkel überprüfen und über abgestufte Lineale verfügen, unterscheidet sich ihre Anwendung in realen Layouts erheblich. Die Wahl des falschen Quadrats führt zu größeren Messfehlern oder Ineffizienzen im Arbeitsablauf. Für Profis und ambitionierte Heimwerker kommt es bei der Wahl nicht nur auf den Preis an. Es kommt auf den Umfang Ihrer Projekte und die erforderliche Flexibilität an. Sie könnten einen strukturellen Rahmen für ein neues Deck bauen. Alternativ können Sie auch präzise handgefertigte Tischlereiarbeiten für maßgefertigte Möbel durchführen. Diese unterschiedlichen Aufgaben erfordern völlig unterschiedliche Layout-Strategien. In diesem Leitfaden werden die Funktionsunterschiede, Präzisionstoleranzen und spezifischen Anwendungsfälle für beide Instrumente aufgeschlüsselt. Wir untersuchen, wie sich der Maßstab auf die Genauigkeit auswirkt und warum bewegliche Teile Kalibrierungsrisiken mit sich bringen. Sie erfahren genau, wie Sie beurteilen können, welches Werkzeug einen Platz in Ihrem Werkzeugkasten oder Ihrer Werkstattschürze verdient, um sicherzustellen, dass Ihr nächster Schnitt perfekt rechtwinklig ist.

Key Takeaways

• Rahmenwinkel (oft 24 x 16 Zoll) sind Makro-Layout-Werkzeuge mit festem Winkel, die für Bauzimmerarbeiten, Treppenwangen und Dachsparren unerlässlich sind.
• Kombinationswinkel (normalerweise 12 Zoll oder 6 Zoll) sind verstellbare Mikrolayout-Werkzeuge, die zum Übertragen von Messungen, zum Markieren von 45-Grad-/90-Grad-Winkeln und zum Einstellen von Maschinenklingen entwickelt wurden.
• Präzisionsmaßstäbe bestimmen den Kauf: Billige Kombinationswinkel bestehen häufig bei strengen Toleranztests nicht, während Winkel mit festem Rahmen von Natur aus robuster, aber für feine Details weniger vielseitig sind.
• Die meisten Hersteller und Holzarbeiter benötigen irgendwann beides, aber Ihr unmittelbarer Projektumfang sollte Ihren ersten Kauf bestimmen.

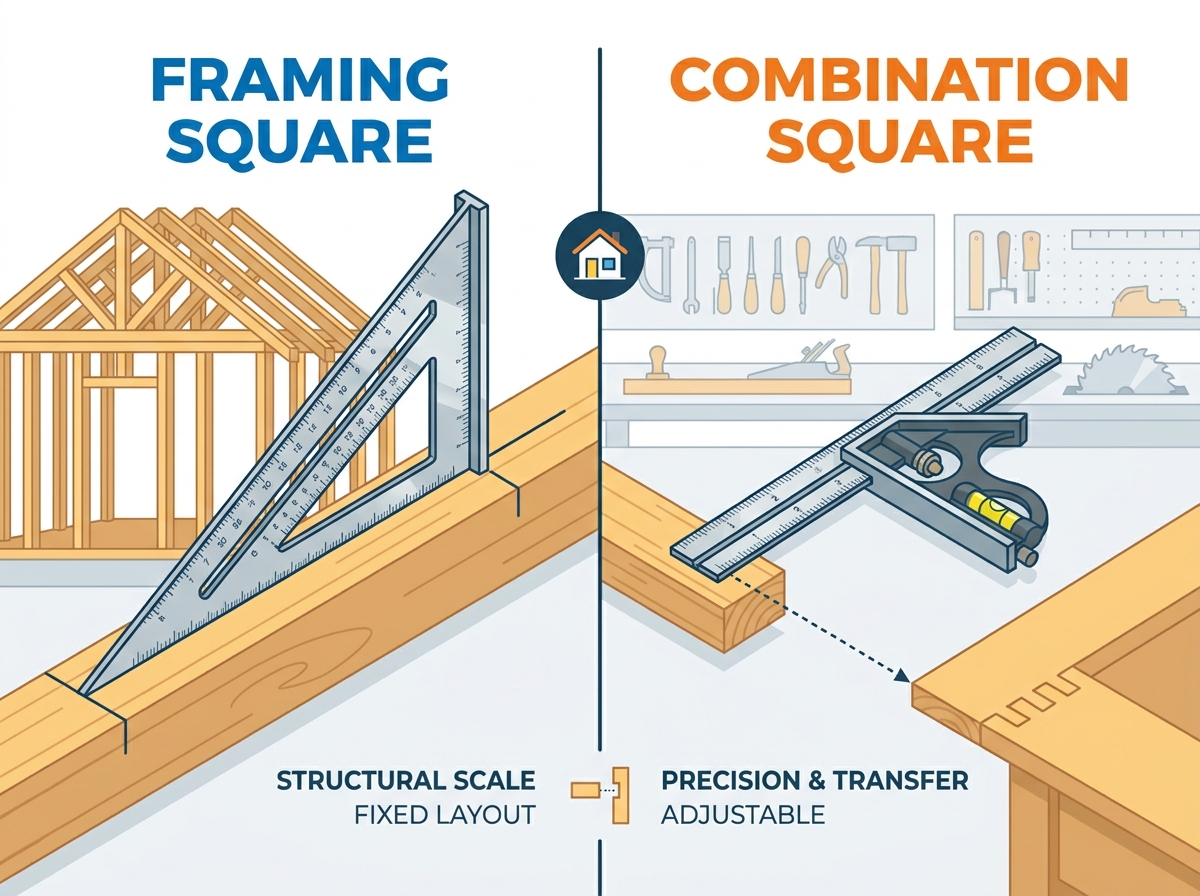

Werkzeugarchitekturen und zentrale Erfolgskriterien

Der Framing Square (Carpenter"s Square): Maßgeschneidert

Ein Rahmenquadrat besteht aus einem durchgehenden Metallstück. Hersteller stanzen oder laserschneiden diese Werkzeuge typischerweise aus massivem Stahl oder leichtem Aluminium. Das Werkzeug verfügt über eine längere „Klinge“ (oft als Körper bezeichnet) und eine kürzere „Zunge“. Diese beiden Abschnitte treffen an einer präzisen 90-Grad-Ecke zusammen, die als „Ferse“ bekannt ist. Die Standardgröße misst 24 Zoll entlang der Klinge und 16 Zoll entlang der Zunge.

Hohe Haltbarkeit definiert sein primäres Erfolgskriterium. Es enthält keinerlei bewegliche Teile. Sie können sich auf die feste Struktur verlassen, um die Kalibrierung auch auf rauen Baustellen aufrechtzuerhalten. Es überbrückt große Entfernungen effektiv. Sie können es problemlos über breite 2x4-Rahmenelemente oder breite Plattenware spannen. Darüber hinaus sind auf der Metalloberfläche spezielle Sparren- und Treppenlayouttabellen enthalten. Mit diesen eingeprägten Zahlen können Bauherren komplexe Dachneigungen und Treppensteigungen direkt vor Ort berechnen.

Das Kombinationsquadrat: Gebaut für Vielseitigkeit

Das Kombinationsquadrat nutzt eine komplexe, zweiteilige Anatomie. Ein bearbeiteter Kopf gleitet frei entlang eines gerillten Stahlmaßstabs. Sie arretieren diesen Kopf sicher mit einem Zugbolzen mit Gewinde. Der Kopf verfügt sowohl über eine 90-Grad- als auch eine 45-Grad-Referenzfläche. Die meisten Premium-Modelle verfügen außerdem über einen abnehmbaren Stahlschreiber und eine kleine Wasserwaage im Kopfteil. Aus Stabilitätsgründen gießen die Hersteller den Kopf normalerweise aus Eisen oder schwerem Aluminium.

Die Wiederholbarkeit ist die zentrale Erfolgsmetrik. Sie können eine bestimmte Messung einmalig festlegen. Dann können Sie mehrere Boards identisch markieren, ohne zu raten. Dieses funktionale Design fungiert als äußerst leistungsfähiger Tiefenmesser. Sie können es auch als genaue Markierungslehre verwenden. Holzarbeiter verlassen sich in hohem Maße auf es als unverzichtbares Werkzeug zur Maschineneinrichtung für Tischkreissägen und Oberfräsen.

Bewertungsdimensionen: Skalierung, Präzision und Workflow

Messübertragung vs. festes Layout

Kombinationsquadrate zeichnen sich durch die Übertragung einer physikalischen Dimension aus. Sie nehmen eine Messung an einem Werkstück vor und übertragen diese sofort auf ein anderes Werkstück. Sie müssen nie die Zahlen auf dem Maßstab lesen. Durch diese mechanische Übertragung werden Übertragungsfehler vollständig ausgeschlossen. Ihre Augen täuschen Sie beim Layouten nicht. Sie richten das Quadrat einfach an der neuen Kante aus und markieren Ihre Schnittlinie.

Rahmenquadrate dienen einem völlig anderen Arbeitsablauf. Sie erweisen sich als überlegen, wenn es darum geht, lange, durchgehende Linien zu zeichnen. Oft müssen Sie breite Flächen wie Sperrholzplatten vollständig markieren. Ein standardmäßiges 12-Zoll-Kombinationsquadratlineal ist hier deutlich unzureichend. Um die Genauigkeit zu gewährleisten, müssen Sie eine lange Schnur in einer gleichmäßigen Bewegung schlagen. Der große, feste Körper des Zimmermannswinkels macht diesen Makro-Layout-Prozess nahtlos.

Werkzeugkalibrierung und Risiken (Der Toleranzfaktor)

Bewegliche Teile bergen immer Umsetzungsrisiken. Bei Kombinationswinkeln kommt es in hohem Maße auf die bearbeitete Nut und den internen Verriegelungsmechanismus an. Bei preisgünstigen Modellen kommt es häufig zu Produktionsfehlern. Der Zugbolzen sitzt nicht perfekt in der Nut des Maßstabs. Dadurch verliert das Werkzeug mit der Zeit seinen wahren Winkel. Wenn ein billiges Modell auf einen Betonboden fällt, wird seine Kalibrierung oft dauerhaft zerstört.

Bei beiden Tools ist unmittelbar nach dem Kauf eine Basisüberprüfung erforderlich. Sie müssen einen Standardkalibrierungstest durchführen, um ihre Geometrie zu überprüfen. Präzisionsholzbearbeiter und Maschinenbauer fordern strenge Toleranzen. Sie erfordern Werkzeuge mit einer Abweichung von mindestens 0,001 Zoll vom wahren Quadrat über die gesamte Klingenlänge.

Best Practices: Der Umkehrtest

Befolgen Sie diese nummerierten Schritte, um die Kalibrierung Ihres Werkzeugs beim Auspacken zu testen:

1. Suchen Sie eine werkseitig gerade Kante auf einem Stück MDF oder verbundenem Holz.
2. Platzieren Sie das Quadrat fest an der geraden Kante.
3. Zeichnen Sie mit einem Markierungsmesser oder einem harten Bleistift eine scharfe, dünne Linie entlang der Klinge.
4. Drehen Sie den Kopf des Werkzeugs um genau 180 Grad, sodass er in die entgegengesetzte Richtung zeigt.
5. Richten Sie die Klinge wieder genau an der Linie aus, die Sie gerade gezeichnet haben.
6. Zeichnen Sie eine zweite Linie direkt über der ersten Markierung.
7. Untersuchen Sie die Leitungen genau. Jede sichtbare Abweichung weist darauf hin, dass das Werkzeug nicht rechtwinklig ist.

Quadratische metrische Zoll-Maßstäbe im Vergleich zu quadratischen metrischen Zoll-Kombinationsskalen

Die Abschlüsse lesen

Viele Bauherren kämpfen täglich mit gemischten Messsystemen. Projekte erfordern oft den Wechsel zwischen Zollholz und metrischer Hardware. Bei der Bewertung eines Rahmenmodells mit quadratischem Zollmaß müssen Sie das Layoutdesign genau unter die Lupe nehmen. Stellen Sie sicher, dass die Doppelmarkierungen die wesentlichen Sparrentabellen nicht überladen. Schlecht geätzte Doppelskalen erschweren das Ablesen vor Ort bei grellem Licht am Einsatzort enorm.

Für feine Holzarbeiten bietet eine Wir empfehlen dringend doppelseitige Klingen mit metrischen Maßen auf einer Kante und imperialen Maßen auf der anderen Seite. Diese Konfiguration ermöglicht nahtlose Übergänge bei der Montage. Sie können den inländischen imperialen Bestand sofort messen. Anschließend können Sie das Werkzeug umdrehen, um importierte metrische Schrankscharniere zu installieren, ohne jemals das Gerät wechseln zu müssen. Kombination aus quadratischen metrischen Zoll -Setups einen enormen Mehrwert.

Verfügbarkeit und Beschaffung

Nicht alle Premium-Werkzeughersteller bieten standardmäßig Doppelskalenlineale an. Viele klassische amerikanische Marken verwenden immer noch strikt imperiale Graduierungen. Käufer gehen oft davon aus, dass die metrische Integration bei High-End-Modellen Standard ist. Möglicherweise müssen Sie jedoch Ersatzklingen kaufen, um bestimmte Graduierungspräferenzen zu erreichen. Durch die Aufrüstung eines gusseisernen Kopfes mit einem Doppelmaßstab eines Drittanbieters wird sichergestellt, dass Sie sowohl nationale als auch internationale Projektanforderungen reibungslos erfüllen.

Entscheidungsrahmen: Welches Tool passt zu Ihrem spezifischen Gewerbe?

Um die Debatte zwischen Rahmenquadrat und Kombinationsquadrat für Ihr eigenes Geschäft zu klären, sehen Sie sich unten die spezifischen Handelsanforderungen an. Jedes Werkzeug beherrscht völlig unterschiedliche Bereiche der Fertigung.

Vergleich der Funktionen des Layout-Tools

Wann sollte man das Rahmenquadrat wählen?

Sie sollten zu diesem Makro-Layout-Tool greifen, wenn Sie große, strukturelle Gebäude in Angriff nehmen. Seine feste Steifigkeit sorgt für Sicherheit beim Markieren schwerer Materialien.

• : Ideal für den Terrassenbau, das Einrahmen von Wänden und das Auslegen von Bodenbalken.
• Treppenkonstruktion: Unverzichtbar für das Auslegen von Treppenwangen mit aufsteckbaren Treppenlehren.
• Dacheindeckung: Erforderlich für die Berechnung und Markierung präziser Dachsparren anhand der eingestanzten Rechentabellen.
• Große Baugruppen: Perfekt zum Überprüfen der Gesamtrechtwinkligkeit großer Schrankkästen oder Türrahmen während des Klebevorgangs.

Häufiger Fehler: Verwenden Sie zum Einstellen der Fräsertiefe keinen Rahmenwinkel. Das große Gehäuse ist unhandlich und birgt die Gefahr, dass die empfindlichen Grundplatten der Oberfräse zerkratzt werden.

Wann sollte man das Kombinationsquadrat wählen?

Wenn Präzision wichtiger ist als Reichweite, sollten Sie sich auf dieses verstellbare Werkzeug verlassen. Die Möglichkeit, Messungen zu sperren, verändert die Art und Weise, wie Sie detaillierte Arbeiten ausführen.

• Feine Tischlerei: Entscheidend für die Möbelherstellung, detaillierte Möbelarbeiten und das Markieren von Einsteck- und Zapfenverbindungen.
• Maschineneinrichtung: Einwandfrei zum Einstellen der genauen Höhe eines Tischkreissägeblatts oder der Tiefe eines Fräsers.
• Kantenanreißen: Perfekt zum Anreißen paralleler Linien entlang der Kante eines Bretts, indem der Schiebekopf als starrer Anschlag verwendet wird.
• Metallbearbeitung: Unverzichtbar für Maschinenarbeiten, die Qualitätsprüfungen mit hoher Toleranz im 45-Grad- und 90-Grad-Winkel erfordern.

Alternativen und Auswahl Ihres nächsten Schritts

Der Geschwindigkeitsquadratfaktor

Wir müssen das allgegenwärtige 7-Zoll-Geschwindigkeitsquadrat anerkennen. Für viele Wochenend-Heimwerker schließt dieser kompakte Sparrenwinkel die Lücke zwischen unseren beiden Hauptwerkzeugen. Es bietet eine hervorragende Lippe zum schnellen Querschneiden von Rahmenholz mit einer Kreissäge. Es fehlt jedoch völlig die gleitende Dimensionsübertragungsfähigkeit des Kombinationsmodells. Außerdem fehlt ihm die schiere Länge und Überbrückungskapazität des großen Zimmermannsplatzes. Es dient als fantastisches sekundäres Werkzeug, ersetzt jedoch selten die hier besprochenen primären Layout-Instrumente.

Investitionslogik (Was Sie zuerst kaufen sollten)

Ihre unmittelbare Projektpipeline bestimmt Ihren ersten Werkzeugkauf. Wenn Sie vorhaben, einen Hinterhofschuppen zu bauen oder Trennwände einzurahmen, kaufen Sie zunächst einen quadratischen Rahmen aus Aluminium. Aluminium ist sehr rostbeständig und wiegt deutlich weniger als Stahlmodelle. Sogar ein relativ preiswerter Rahmenwinkel eignet sich perfekt für grobe Tischlerarbeiten.

Wenn Sie vorhaben, mit der Holzbearbeitung im Innenbereich oder der Einrichtung von Präzisionsmaschinen zu beginnen, ändern Sie Ihren Ansatz. Investieren Sie in einen hochwertigen Kombinationswinkel mit hoher Toleranz von angesehenen Marken wie Starrett oder PEC. Vermeiden Sie gänzlich billige Kombi-Modelle aus großen Ladengeschäften. Ein billiges, verstellbares Werkzeug fungiert als versteckte Belastung und verursacht unsichtbare Fehler in jeder von Ihnen geschnittenen Verbindung. Im Gegensatz dazu bleibt ein einfacher Einfassungswinkel mit festem Winkel in der Regel unabhängig von seinem Preis funktionsfähig.

Abschluss

Der Streit zwischen diesen beiden Layoutgeräten lässt sich einfach durch die Analyse Ihrer spezifischen Werkstückgröße und Ihrer strengen Toleranzanforderungen lösen. Sie können sie nicht als austauschbare Substitute behandeln. Sie verfügen über einzigartige strukturelle Architekturen, die für völlig unterschiedliche Arbeitsabläufe entwickelt wurden.

Als letzte Empfehlung: Fachwerkhäuser und Dachsparren mit dem Rahmenwinkel zuschneiden. Erstellen Sie individuelle Möbel, übertragen Sie Einsteckmaße und stellen Sie Maschinenhöhen mit dem Kombinationswinkel ein. Bewerten Sie noch heute Ihre unmittelbaren Projektentwürfe. Investieren Sie Ihr anfängliches Budget in das Werkzeug, das perfekt zu Ihrer erforderlichen Genauigkeit und der physikalischen Größe Ihrer Materialien passt.

FAQ

F: Kann ein Kombinationsquadrat ein Rahmenquadrat ersetzen?

A: Nein. Die maximale Standardlänge beträgt normalerweise nur 12 Zoll. Diese kurze Klinge macht es äußerst unzuverlässig beim Ausrichten großer Baugruppen wie Wandrahmen. Sie können breite Blechware oder breite Türen nicht effektiv prüfen. Ein Rahmenquadrat überbrückt viel größere Lücken und stellt sicher, dass Ihre Strukturlayouts auf Makroebene perfekt quadratisch bleiben.

F: Wie überprüfe ich, ob mein Kombinationsquadrat tatsächlich quadratisch ist?

A: Sie führen den Standard-Umkehrkantentest durch. Platzieren Sie zunächst den Kopf gegen eine werkseitig gerade Kante. Zeichnen Sie eine dünne Linie entlang der Klinge. Drehen Sie anschließend den Kopf um 180 Grad und schieben Sie ihn zurück zu Ihrer ursprünglichen Markierung. Zeichnen Sie eine zweite Linie über die erste. Wenn die Linien an beiden Enden auseinanderlaufen, ist das Werkzeug nicht rechtwinklig.

F: Warum haben einige Rahmenwinkel unterschiedliche Maße auf der Vorder- und Rückseite?

A: Hersteller prägen spezielle Architektur-Mathe-Skalen direkt auf die Metallflächen. Dazu gehören das Essex-Brettmaß, das Strebenmaß und umfassende Sparrentabellen. Diese Waagen lösen herkömmliche Tischlergleichungen vor Ort. Sie ermöglichen Bauherren die schnelle Berechnung von Brettfüßen oder Dachneigungen und funktionieren völlig anders als herkömmliche lineare Lineale.
