Welche Sicherungsringzangengröße benötigen Sie für interne und externe Sicherungsringe?

Die Verwendung eines falschen Sprengringwerkzeugs führt zu sofortiger Betriebsstörung. Es bringt auch ernsthafte Sicherheitsrisiken direkt in Ihren Arbeitsbereich mit sich. Mechaniker stoßen häufig auf beschädigte Sicherungsringe oder gefährliche herumfliegende Befestigungselemente. Bei routinemäßigen Wartungsarbeiten kann es sogar passieren, dass sich die empfindlichen Zangenspitzen dauerhaft verbiegen. Die bloße Wahl zwischen einem internen oder externen Modell reicht für professionelle Ergebnisse nie aus. Sie müssen den Spitzendurchmesser des Werkzeugs sorgfältig auf die genauen Laschenlöcher des Befestigungselements abstimmen. Darüber hinaus benötigen Sie die richtige Backenkapazität für die jeweilige Wellen- oder Gehäusebohrung. Wenn diese entscheidenden Abmessungen nicht richtig ausgerichtet sind, kommt es sofort zum Verrutschen.

Dieser Leitfaden bietet einen definitiven Rahmen für die präzise Werkzeugauswahl. Wir helfen Ihnen bei der Bewertung, Auswahl und Auswahl der genauen Ausrüstung, die für den Erfolg erforderlich ist. Sie werden robuste Dimensionierungsstrategien entdecken, die auf anspruchsvolle Industrie-, Automobil- und Maschinenbauanwendungen zugeschnitten sind. Die richtige Werkzeugausrichtung verhindert unerwartete mechanische Ausfälle bei schweren Montagearbeiten. Die Beherrschung dieser Größennuancen erspart letztendlich unzählige Stunden verspäteter Produktion.

Key Takeaways

• Die Spitzengröße ist entscheidend: Die wichtigste Messgröße bei der Bestimmung der Größe einer Sicherungsringzange ist der Spitzendurchmesser (normalerweise zwischen 0,038 Zoll und 0,115 Zoll), der genau in die Nasenlöcher des Sprengrings passen muss.

• Auf die Kapazität kommt es an: Sowohl Innensicherungsringzangen als auch Außensicherungsringzangen werden nach dem Bohrungs- oder Schaftdurchmesser bewertet, den sie sicher bedienen können (z. B. 3/8' bis 2').

• Vermeiden Sie universelle Fallstricke: Zangen mit austauschbaren Spitzen bieten Vielseitigkeit, verfügen jedoch oft nicht über die erforderliche Steifigkeit für hochbelastbare Sprengringe mit hoher Spannung, wodurch das Risiko einer Werkzeugablenkung steigt.

• Winkelauswahl: 45-Grad- und 90-Grad-Winkelspitzen sind für beengte Abstände erforderlich, bei denen gerade Spitzen keinen sicheren 90-Grad-Eingriff in den Ring gewährleisten können.

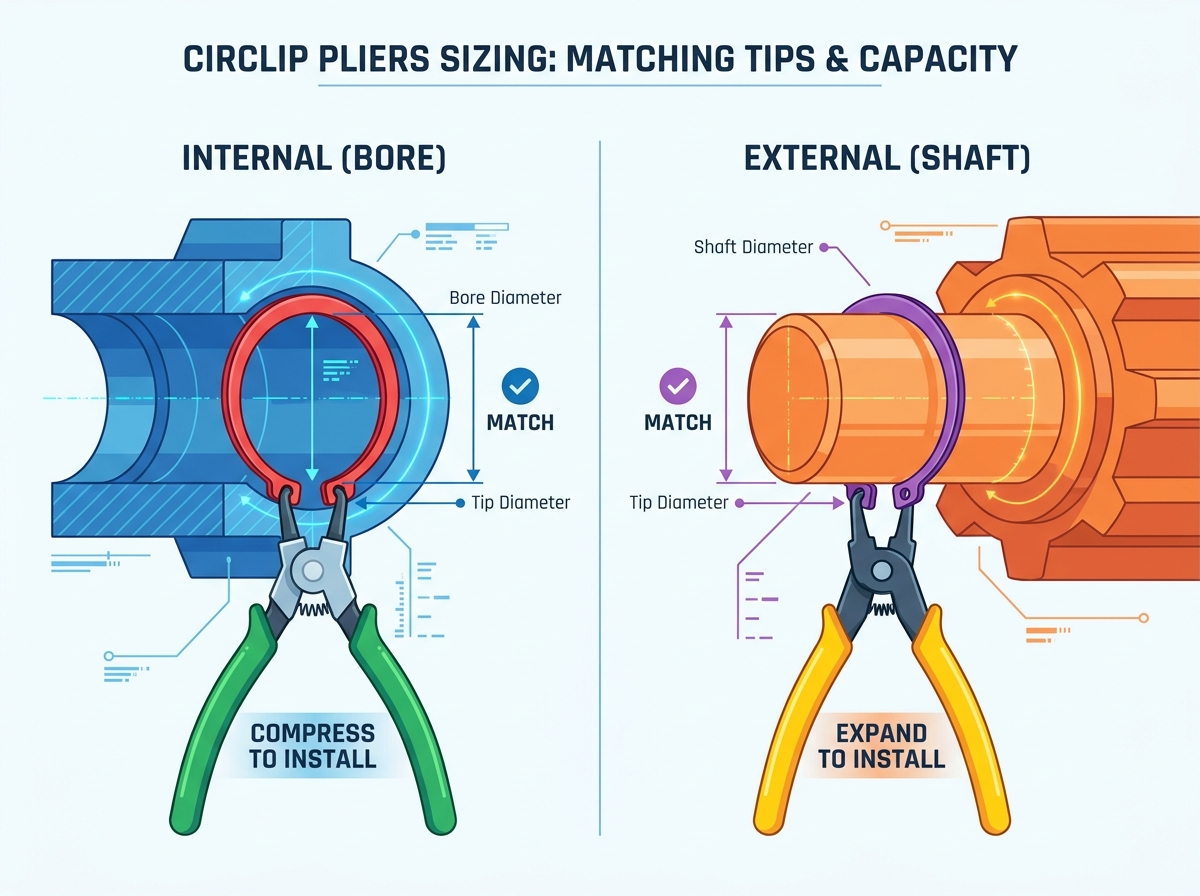

Bewertungsrahmen: Die Kernmetriken der Größe von Sicherungsringzangen

Die Auswahl der richtigen Sicherungsringzangengröße erfordert eine genaue Messung und ein Verständnis der mechanischen Hebelwirkung. Hersteller kategorisieren diese Werkzeuge hauptsächlich nach ihrer Bohrungs- und Schaftkapazität. Diese Kapazität bestimmt die maximalen und minimalen Durchmesser, die sie sicher verarbeiten können. Sie finden externe Werkzeuge, die für bestimmte Vollwellendurchmesser ausgelegt sind. Innenwerkzeuge entsprechen unterschiedlichen Gehäusebohrungsabmessungen. Wenn Sie diese Grenzen ignorieren, riskieren Sie einen sofortigen Werkzeugausfall oder eine Beschädigung der Befestigungselemente.

Die Spitzendurchmessermatrix bildet eine weitere entscheidende Bewertungssäule in Ihrem Auswahlprozess. Sie müssen immer die Laschenlöcher Ihres Ziel-Sprengrings messen. Standardindustrienormen schreiben spezifische Spitzengrößen für bestimmte Ringabmessungen vor. Zu den gängigen Richtwerten gehören 0,9 mm (0,038 Zoll), 1,2 mm (0,047 Zoll) und 1,8 mm (0,070 Zoll). Wenn Sie eine zu kleine Spitze einführen, verdreht sich der Ring zwangsläufig unter Druck. Eine übergroße Spitze weigert sich einfach, den Verschluss richtig einzurasten.

Professionelle Werkzeuge verfügen über ein hochentwickeltes Spitzenprofil und eine absichtliche Verjüngung. Budget-Alternativen verfügen oft über gerade, glatte Zylinderstifte. High-End-Werkzeuge verfügen über eine leichte umgekehrte Verjüngung der Metallspitzen. Diese umgekehrte Verjüngung fungiert als wichtiger Sicherheitsmechanismus während des Betriebs. Dadurch wird der Haltering fest gegen den Backenkörper gedrückt. Die Federspannung erhöht tatsächlich die allgemeine Griffstabilität. Bei starken Kompressions- oder Expansionsarbeiten kann das Befestigungselement nicht so leicht abrutschen.

Größenanforderungen für Innensicherungsringzangen

Das Arbeiten in einem beengten Gehäuse stellt besondere mechanische und visuelle Herausforderungen dar. Ihr Hauptgeschäftsproblem besteht darin, Sicherungsringe sicher in tiefen Zylinderbohrungen zusammenzudrücken. Sie müssen diesen Vorgang durchführen, ohne die Innenwand der Bohrung zu beschädigen. Darüber hinaus können Sie die Kontrolle über die aggressive Federspannung nicht verlieren. Spezialisierte Innensicherungsringzangen erfüllen genau diese Erfolgskriterien perfekt. Sie komprimieren sich nahtlos nach innen, wenn Sie die Griffe zusammendrücken.

Sie müssen Ihr Werkzeug direkt auf den spezifischen Bohrungsdurchmesser dimensionieren, den Sie warten. Werkzeughersteller unterteilen interne Kapazitäten in eindeutige, klar definierte Betriebsbereiche. Leichte Modelle decken normalerweise Bohrungsgrößen von 8 mm bis 13 mm ab. Mittelklasse-Werkzeuge verarbeiten in Automobilanwendungen routinemäßig Abmessungen von 12 mm bis 25 mm. Schwere Industrieaufgaben erfordern robuste Werkzeuge im Bereich von 19 mm bis 60 mm. Die Auswahl eines Werkzeugs aus der falschen Kapazitätsklasse garantiert eine extrem schlechte mechanische Hebelwirkung.

Die Umsetzungsrisiken erhöhen sich erheblich, wenn Betreiber diese kritischen Dimensionen falsch einschätzen. Stellen Sie sich vor, Sie verwenden ein unterdimensioniertes Werkzeug an einem massiven internen Übertragungsring. Die innere Federspannung überwältigt leicht schwache, unterdimensionierte Zangenbacken. Unter extremem Handdruck können sich die Spitzen überkreuzen. Im schlimmsten Fall brechen die Spitzen komplett ab und fallen in die Maschine. Wir empfehlen dringend, eine Größenklasse zu wählen, wenn Sie nahe der maximalen Nennkapazität eines Werkzeugs arbeiten.

Größenanforderungen für Außensicherungsringzangen

Externe Befestigungselemente erfordern einen völlig anderen mechanischen Ansatz und eine andere physikalische Geometrie. Sie müssen diese Ringe vorsichtig über einen massiven zylindrischen Schaft aufweiten. Das primäre Erfolgskriterium ist die Vermeidung bleibender Verformungen des Metalls. Eine übermäßige Dehnung eines Clips zerstört seine natürliche Elastizität und Haltekraft vollständig. Ein verformter Ring sitzt niemals sicher in seiner bearbeiteten Haltenut. Die richtige Werkzeugdimensionierung verringert diesen kostspieligen und gefährlichen Betriebsfehler.

Hochwertige Außensicherungsringzangen passen genau zu bestimmten Wellendurchmessern. Ähnlich wie interne Modelle folgen sie unterschiedlichen externen Kapazitätsklassen. Kleine Elektronikgeräte erfordern oft einen empfindlichen Bereich von 3 mm bis 10 mm. Autoreparaturen erfordern im Allgemeinen eine starke Arbeitskapazität von 10 mm bis 25 mm. Schwere Maschinenwellen erfordern robuste Erweiterungsmöglichkeiten von 19 mm bis 60 mm. Die Verwendung eines zu großen Werkzeugs auf einem winzigen Schaft führt zu ungeschickter Handhabung und möglicherweise zu Kratzern am Bauteil.

Professionelle externe Werkzeuge verfügen über spezielle Mechanismen zum Stoppen der Überdehnung. Bei schnellen Montageinstallationen können Bediener Clips leicht über ihre Elastizitätsgrenze hinaus dehnen. Durch verstellbare Anschlagschrauben wird dieser sehr häufige menschliche Fehler vollständig beseitigt. Sie kalibrieren die Stellschraube, um die Backenbewegung bei einer bestimmten maximalen Breite anzuhalten. Sie verhindern physikalisch, dass sich die Griffe weiter öffnen. Diese brillante Funktion stellt sicher, dass bei jeder Installation die werkseitige Federspannung des Rings perfekt beibehalten wird.

Lösungskategorien: Zangen mit fester oder austauschbarer Spitze

Mechaniker diskutieren ständig über den Kauf spezieller Werkzeuge oder äußerst vielseitiger Kits. Jede Kategorie löst unterschiedliche betriebliche Probleme in der Werkstatt. Lassen Sie uns den Vielseitigkeitsansatz im Vergleich zum reinen Zuverlässigkeitsansatz untersuchen. Um diese Optionen bewerten zu können, müssen Sie Ihre täglichen Betriebsgeschwindigkeits- und Drehmomentanforderungen kennen.

Auswechselbare oder universelle Zangen legen Wert auf ultimativen Nutzen und Aufbewahrungseffizienz. Sie verfügen über abnehmbare Spitzen in verschiedenen Winkeln und spezifischen Durchmessern. Diese Kits erweisen sich als äußerst kostengünstig für unvorhersehbare Wartungsroutinen mit geringem Volumen. Unvorhersehbare Anlagenwartungen profitieren davon, dass mehrere geometrische Optionen in der Nähe sind. Sie bergen jedoch erhebliche strukturelle und mechanische Risiken. Die abnehmbaren Spitzen neigen weiterhin stark dazu, sich bei hohem Drehmoment zu verbiegen. Bei der Handhabung hochbelastbarer Verbindungselemente mit hoher Spannung brechen sie gelegentlich. Aufgrund der Abnutzung des Verriegelungsmechanismus kommt es im Laufe der Zeit häufig zu Ausrichtungsproblemen.

Zangen mit fester Spitze stellen den ultimativen Zuverlässigkeitsansatz für professionelle Techniker dar. Die Hersteller schmieden sie aus einem einzigen durchgehenden Stück Kohlenstoffstahl. Bei heiklen oder schweren Einsätzen weisen sie kein mechanisches Spiel auf. Sie übertragen die maximale Greifkraft sicher direkt auf das Verbindungselement. Der Hauptnachteil besteht in höheren Anschaffungskosten für Ihre Werkzeugkästen. Sie müssen spezielle Sets erwerben, um verschiedene Größen, Winkel und Kapazitäten abzudecken.

Für anspruchsvolle Produktionsumgebungen empfehlen wir dringend feste Spitzen. Die Wartung schwerer Maschinen und der Umbau von Kfz-Getrieben erfordern absolut maximale Steifigkeit. Verbreiten Sie austauschbare Sets ausschließlich auf gelegentliche Anwendungen mit geringer Beanspruchung. Sie eignen sich recht gut für Heimwerkerumgebungen oder als Notfall-Werkzeugkoffer am Straßenrand.

Vergleichstabelle der Werkzeuggeometrie

Implementierungsrisiken: Spitzenwinkel und Freiraumbeschränkungen

Der Zugang zum Befestigungselement ist oft ebenso entscheidend für die Auswahl Ihres Werkzeugs wie die Größe. Gerade Spitzen bleiben der unangefochtene Standard für alle Direktzugriffsanwendungen. Sie bieten die größtmögliche Kraftübertragung von Ihren Händen auf den Ring. Ihre Hände richten sich perfekt parallel zur Hauptwelle oder Bohrung aus. Wann immer möglich, empfehlen wir dringend, zuerst zu einem Werkzeug mit gerader Spitze zu greifen.

Verstopfte Freiräume erfordern völlig unterschiedliche Werkzeuggeometrien und -ansätze. Tiefe Zylinderbohrungen blockieren oft den direkten Zugang vollständig. Versenkte Getriebewellen in Kraftfahrzeugen stellen ähnliche, frustrierende logistische Hürden dar. In diesen restriktiven Szenarien müssen Sie 45-Grad- oder 90-Grad-Winkelspitzen angeben. Sie ermöglichen Ihnen, einen sicheren 90-Grad-Sitzeingriff gegenüber dem Ring selbst aufrechtzuerhalten. Ein richtiger Sitzwinkel verhindert, dass das Befestigungselement unter Belastung unerwartet verrutscht.

Bei abgewinkelten Konfigurationen müssen Sie einen kritischen Größenvorbehalt beachten. Das Biegen der Stahlspitze führt zwangsläufig zu einer starken Spannungserhöhung im Metall. Abgewinkelte Spitzen unterliegen bei starker Kompression einer deutlich höheren Belastung an der Biegung. Hier empfiehlt es sich dringend, eine etwas stärkere Zangengröße zu wählen, um ein Durchbrechen zu verhindern.

Befolgen Sie diese aufeinanderfolgenden Best Practices für den sicheren Einsatz abgewinkelter Werkzeuge:

1. Überprüfen Sie die genaue Tiefe des blockierten mechanischen Spiels mit einer Sonde.

2. Wählen Sie ein 45-Grad-Werkzeug, wenn teilweise diagonaler Zugang innerhalb des Gehäuses besteht.

3. Wählen Sie ein 90-Grad-Werkzeug ausschließlich für senkrechte Zugangsanforderungen tief in Bohrungen.

4. Erhöhen Sie die Kapazitätsbewertung des Werkzeugs um eine Stufe, um starke Biegebelastungen auszugleichen.

5. Wenden Sie langsam Handkraft an, um aktiv auf gefährliche Spitzenablenkungen zu achten.

Auswahllogik: Erstellen Sie Ihr Sprengringzangen-Set

Der Aufbau eines effektiven Toolkits erfordert strategische Planung und spezifische Metrikbewertung. Beginnen Sie damit, den genauen Umfang des täglichen Betriebs Ihrer Einrichtung zu ermitteln. Überprüfen Sie regelmäßig die gängigsten Wellen- und Bohrungsgrößen. Dokumentieren Sie die Lochdurchmesser der Ösen Ihrer am häufigsten ausgetauschten mechanischen Befestigungselemente. Diese einfachen Daten bilden die solide Grundlage Ihrer Einkaufslogik.

Wir empfehlen dringend, zunächst ein zuverlässiges Minimum Viable Kit zusammenzustellen. Besorgen Sie sich sofort ein standardmäßiges vier- oder achtteiliges Set mit fester Spitze. Stellen Sie sicher, dass dieses ausgewählte Set die kritischsten Abmessungen im mittleren Preissegment abdeckt. Suchen Sie nach Spitzen mit einem Außendurchmesser von 0,038 bis 0,070 Zoll. Ihr Bausatz muss sowohl gerade als auch 90-Grad-geometrische Konfigurationen enthalten. Selbstverständlich benötigen Sie sowohl interne als auch externe Betriebstypen. Mit diesem Grundaufbau lassen sich rund achtzig Prozent typischer mechanischer Aufgaben problemlos bewältigen.

Für massive industrielle und landwirtschaftliche Anwendungen werden Hochleistungszusätze unabdingbar. Bei Ringen, die größer als 50 mm (2 Zoll) sind, werden herkömmliche Handquetschwerkzeuge gefährlich. Besorgen Sie sich eine spezielle Ratschenzange für die Handhabung dieser massiven Hochspannungskomponenten. Ratschenmechanismen verriegeln die Backen in verschiedenen Expansions- oder Kompressionsstadien sicher. Sie beherrschen die enorme Federspannung sicher, während Sie das Befestigungselement in Position bringen.

Erzwingen Sie schließlich eine strenge Materialüberprüfung während Ihres Auswahlverfahrens. Akzeptieren Sie niemals billige gestanzte Metallkonstruktionen für professionelle Anwendungen. Stellen Sie sicher, dass Ihre in die engere Wahl gezogenen Werkzeuge über gehärtete, kaltgeschmiedete Stahlspitzen verfügen. Beim Kaltschmieden wird die Kornstruktur des Metalls wunderbar ausgerichtet und sorgt so für eine deutlich höhere Festigkeit. Durch die Härtung wird ein Abrunden der Spitzen nach wiederholter starker industrieller Beanspruchung verhindert.

Abschluss

Die exakte Abstimmung der Werkzeuggröße verhindert dauerhaft beschädigte Teile und gefährliche Arbeitsunfälle. Sie müssen den Spitzendurchmesser genau auf das empfindliche Laschenloch des Rings ausrichten. Passen Sie gleichzeitig die Backenkapazität genau an die zugrunde liegende Schaft- oder Bohrungsgröße an. Ignorieren Sie eine der entscheidenden Kennzahlen, und ein mechanischer Fehler bleibt beim Zusammenbau unvermeidlich.

Wir fordern alle Fachleute dringend auf, bei der täglichen Arbeit passgenauen Zangen mit fester Spitze Vorrang zu geben. Behandeln Sie diese Geräte als kalibrierte Präzisionsinstrumente und nicht als generische Greifwerkzeuge. Sie sorgen für maximale Effizienz und kompromisslose Sicherheit bei komplexen, anspruchsvollen Wartungsarbeiten.

Überprüfen Sie sofort Ihre aktuellen Gerätespezifikationen, um offensichtliche Leistungslücken zu erkennen. Messen Sie Ihre gängigsten Verbindungselemente in der Anlage mit einem zuverlässigen digitalen Messschieber. Durchsuchen Sie eine kuratierte Auswahl an professionellen Zangensätzen, um Ihren Werkzeugsatz noch heute sicher aufzurüsten.

FAQ

F: Wie kann ich die richtige Sicherungsringzangengröße ermitteln, wenn ich die Spezifikationen nicht kenne?

A: Messen Sie den Durchmesser der Löcher im Sicherungsring sorgfältig mit einem digitalen Messschieber. Dies bestimmt die erforderliche Spitzengröße. Als nächstes messen Sie den genauen Durchmesser der Welle oder Bohrung. Diese Messung bestimmt die erforderliche Backenkapazität für Ihr Werkzeug.

F: Kann ich eine Innenzange an einem Außensprengring verwenden?

A: Nein. Die Innenzange wird zum Schließen zusammengedrückt; Außenzange zum Öffnen zusammendrücken. Die Verwendung des falschen Typs ist für einen ordnungsgemäßen Sitz mechanisch unmöglich. Der Versuch, ihn gewaltsam einzusetzen, stellt aufgrund des unerwarteten Abrutschens des Rings ein erhebliches Sicherheitsrisiko dar.

F: Warum verbiegen sich die Spitzen meiner Sprengringzange ständig?

A: Dies weist normalerweise darauf hin, dass Sie für die hohe Spannung des Rings eine zu kleine Zange verwenden. Dies kommt auch häufig vor, wenn bei anspruchsvollen Industrieanwendungen billige, ungehärtete Wechselspitzen verwendet werden. Rüsten Sie bei steifen Ringen immer auf gehärtete Werkzeuge mit fester Spitze um.

F: Sind metrische und zöllige Sprengringzangen austauschbar?

A: Im Allgemeinen ja. Die grundlegende Mechanik bleibt bei allen Messsystemen identisch. Vorausgesetzt, der Spitzendurchmesser passt genau und ohne übermäßiges Spiel in die Laschenlöcher, funktioniert das Werkzeug unabhängig von seiner ursprünglichen Maßbezeichnung einwandfrei.
