So passen Sie die Mundstückgröße des Handnietgeräts an den Blindnietdurchmesser an

Es gibt kaum etwas, das ein Metallbearbeitungsprojekt schneller ruiniert als ein verklemmtes Werkzeug. Sie drücken die Griffe zusammen und erwarten ein sauberes Einrasten. Stattdessen stehen Sie am Ende vor einem festsitzenden Metallstift. Oft entsteht ein hässlicher, deformierter Flansch. Dies ruiniert Ihre strukturelle Verbindung. Mechanische Frustration ist fast immer auf eine einfache Nichtübereinstimmung zurückzuführen. Ihr Werkzeug-Setup muss perfekt zu Ihrer Hardware passen. Beim Blindnieten kommt es in hohem Maße auf präzise mechanische Abstände an. Der interne Zugmechanismus muss den eingeführten Stift richtig greifen. Wenn sich diese Komponenten nicht ausrichten, nimmt die Integrität der Verbindung rapide ab. Strukturelle Schwächen werden zu einem großen Projektrisiko. Sie können sich unvorhersehbare Ergebnisse einfach nicht leisten.

Dieser Leitfaden dient als Ihre endgültige technische Ressource. Wir besprechen, wie Sie genau die richtige Ausrüstung für Ihr Projekt auswählen. Sie lernen die Mechanik hinter zuverlässigen Befestigungsvorgängen kennen. Wir behandeln auch praktische Schritte zur Aktualisierung Ihres Setups. Wir beschreiben Methoden zur Fehlerbehebung bei häufigen mechanischen Fehlern. Am Ende werden Sie bei jedem Zug konsistente Ergebnisse erzielen. Sie schützen Ihre Materialien vor unnötigem Schaden.

Key Takeaways

• Mundstücke sind nach dem Durchmesser des Nietkörpers gekennzeichnet, sind jedoch so konstruiert, dass sie den entsprechenden Dorndurchmesser präzise greifen.

• Die Verwendung eines zu großen Mundstücks führt zum Verrutschen der Werkzeugbacken oder zur Verformung des Nietkopfes; Eine zu kleine Größe akzeptiert den Dorn einfach nicht.

• Standardmäßige Zollgrößen (3/32", 1/8", 5/32", 3/16") lassen sich zur Kreuzkompatibilität direkt auf metrische Äquivalente (2,4 mm, 3,2 mm, 4,0 mm, 4,8 mm) übertragen.

• Die Investition in ein professionelles Handnietgerät mit werkzeuglos austauschbaren Mundstücken und mehrteiligen Cr-Mo-Backen verhindert langfristige Wartungsengpässe.

Die mechanische Realität: Warum die Ausrichtung von Mundstück und Niete wichtig ist

Lassen Sie uns die Kernmechanik aufschlüsseln. Sie müssen verstehen, wie die Hardware tatsächlich funktioniert. Jede Befestigungsaufgabe erfordert absolute Präzision. Eine leichte Toleranzabweichung verursacht massive betriebliche Probleme.

Anatomie einer Blindniete

Sie müssen die beiden Hauptkomponenten erkennen. Beim Befestigungsvorgang interagieren sie auf einzigartige Weise.

• Der Nietenkörper: Dieser röhrenförmige Abschnitt dehnt sich nach außen aus. Es stellt die dauerhafte Verbindung zwischen Ihren Materialien her.

• Der Dorn: Dieser nagelartige Stift sitzt vollständig im Körper. Es fungiert als mechanischer Aktivierungsauslöser.

Ihr Werkzeug zieht an diesem Stift, um den Körper zu verformen. Nach der Verformung verriegelt der Körper das Gelenk sicher.

Die Physik des Pulls

Ihr Werkzeug enthält kleine Innenbacken. Diese Backen beißen in den eingeführten Stift. Sie drücken die Griffe zusammen, um eine Zugkraft zu erzeugen. Dadurch wird der Stift fest gegen den vorderen Amboss gezogen. Der Stiftkopf zwingt dann den röhrenförmigen Körper, sich nach außen auszudehnen. Schließlich bricht der Stift an einer Sollbruchstelle ab. Der verbleibende Körper sorgt für einen dauerhaften, vibrationsfesten Halt.

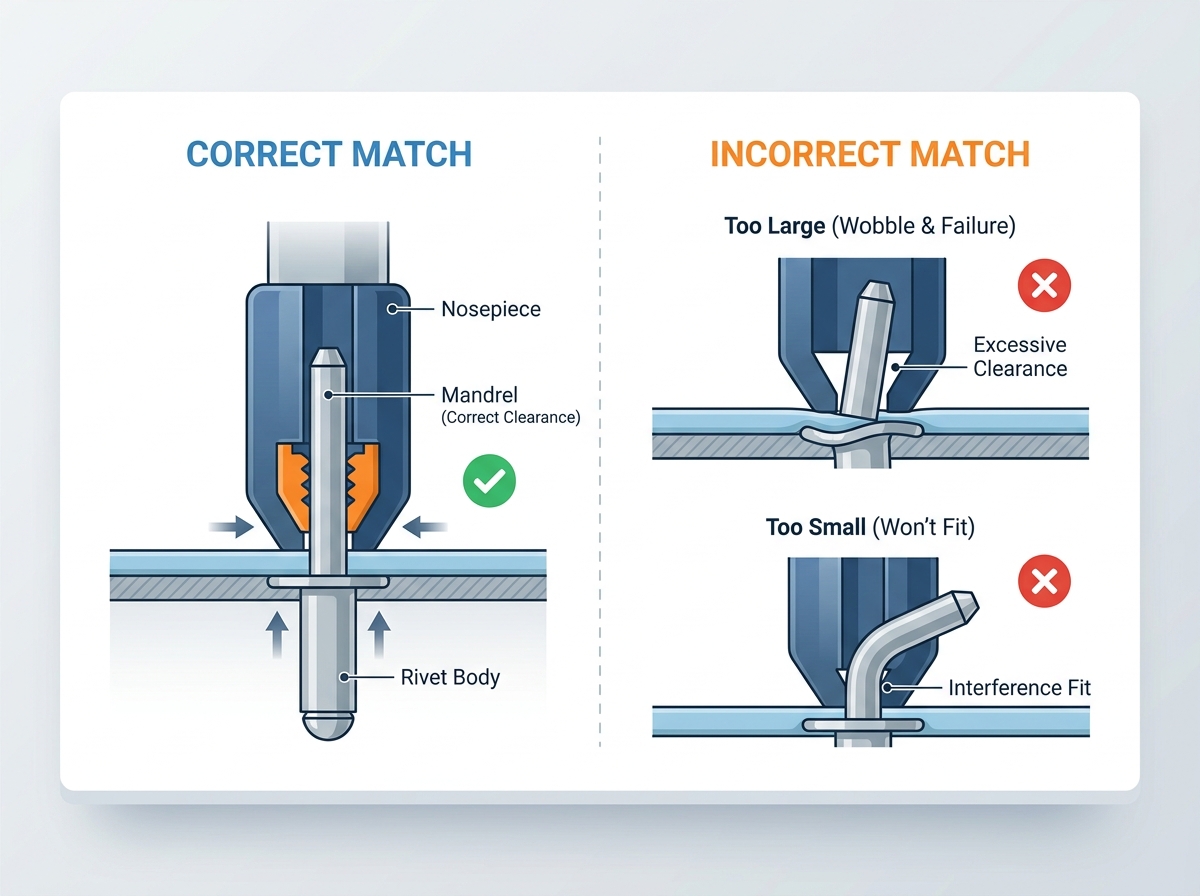

Ausfallkosten (zu hoch)

Übergroße Vorderteile verursachen sofort Ärger. Sie ermöglichen, dass der Stift in der Kammer wackelt. Dadurch entsteht eine asymmetrische Zugkraft. Die Backen Ihres Werkzeugs werden während des Betriebs wahrscheinlich verrutschen. Sie könnten die Hardware-Flansche dauerhaft beschädigen. Schlimmer noch, der Stift könnte unter der Materialoberfläche abbrechen. Ein ungleichmäßiger Zug beeinträchtigt das ästhetische Finish. Außerdem wird dadurch die Gelenkstruktur beeinträchtigt.

Kosten des Scheiterns (zu gering)

Untergroße Stücke stellen ganz andere Hindernisse dar. Sie können den Stift einfach nicht in das Werkzeug einführen. Wenn Sie es erzwingen, besteht die Gefahr einer dauerhaften Blockierung. Der Stift kann nach dem Einrasten fest im Falzklappenzylinder sitzen. Sie werden dann Stunden damit verschwenden, es zu extrahieren. Ein blockierter Zylinder stoppt Ihren gesamten Arbeitsablauf. Um die Verstopfung zu beheben, müssen Sie das Werkzeug vollständig zerlegen.

Standard-Mundstückgrößen für Handnietgeräte im Vergleich zu den Nietabmessungen

Die Wahl der genauen Mundstückgröße für Handnietgeräte hängt von den Standardgrößenrahmen ab. Die Hersteller kennzeichnen diese Vorderteile anhand des Körperdurchmessers. Diese Teile greifen jedoch tatsächlich in den inneren Stift. Der Abstand muss unglaublich eng bleiben. Sie müssen perfekt aufeinander abgestimmt sein, um einen ordnungsgemäßen Backeneingriff zu gewährleisten.

Das Dimensionierungs-Framework

Die weltweite Fertigung ist auf standardisierte Messungen angewiesen. Imperiale und metrische Größen liegen nahe beieinander. Dies gewährleistet die Kreuzkompatibilität zwischen verschiedenen Marken. Sie können problemlos zwischen gebrochener und metrischer Hardware wechseln. Erraten Sie niemals die Abmessungen. Überprüfen Sie immer die auf Ihrer Hardware-Verpackung aufgedruckten Spezifikationen.

Bruch-zu-Metrik-Zuordnung

Unterschiedliche Projektgrößen erfordern spezifische Hardwareabmessungen. Sehen Sie sich diese gängigen Anwendungen an.

• 3/32' (2,4 mm): Am besten für leichte oder Präzisionsaufgaben geeignet. Verwenden Sie diese für empfindliche Elektronik oder dünne Kunststoffe.

• 1/8' (3,2 mm): Ideal für Standard-Heimwerker- und Blecharbeiten. Diese dienen als die gebräuchlichsten alltäglichen Befestigungselemente.

• 5/32' (4,0 mm): Wird in der Automobilindustrie und in der schwereren Fertigung verwendet. Sie bieten eine hervorragende Scherfestigkeit für Fahrzeugbleche.

• 3/16' (4,8 mm): Erforderlich für schwere Strukturverbindungen. Um diese effektiv einrasten zu lassen, sind häufig Werkzeuge mit doppelter Verbindung erforderlich.

• 1/4' (6,4 mm): Konzipiert für extreme kommerzielle Anwendungen. Diese gehen normalerweise über die Grenzen standardmäßiger manueller Werkzeuge hinaus.

Das Spiel visualisieren

Sie benötigen eine Kurzreferenz für Ihren Arbeitsbereich. Sehen Sie sich die Tabelle unten an, bevor Sie mit einem Projekt beginnen. Es hilft Ihnen, Ihre Ausrüstung sofort zu überprüfen.

Größen- und Anwendungstabelle für Standardnieten

So verwenden Sie eine Handnietmaschine: Schritt-für-Schritt-Kalibrierung des Mundstücks

Eine ordnungsgemäße Kalibrierung verhindert Werkzeugschäden. Befolgen Sie diese genauen Schritte für jedes Projekt. Ein überstürzter Aufbau führt direkt zu einem mechanischen Versagen.

Vorbereitung

Bewerten Sie immer zuerst Ihr Material. Verwenden Sie Aluminium, Stahl oder Edelstahl? Bestätigen Sie die genaue Durchmesserangabe, die auf der Verpackung aufgedruckt ist. Überprüfen Sie den Griffbereich sorgfältig. Ihre Materialien müssen innerhalb dieses angegebenen Bereichs liegen. Messen Sie Ihre Bohrlöcher mit digitalen Messschiebern. Ein enges Loch verhindert das ordnungsgemäße Einführen.

Austausch des Nasenstücks

Sie müssen das Vorderteil wechseln, wenn Sie die Hardware-Größe ändern. Befolgen Sie dieses standardisierte Verfahren.

1. Schritt 1: Lösen Sie die Griffspannung vollständig. Öffnen Sie das Werkzeug vollständig, um die inneren Backen zu lösen.

2. Schritt 2: Verwenden Sie den mitgelieferten Schraubenschlüssel. Einige moderne Werkzeuge verfügen über gerändelte Schnellspannkanten. Entfernen Sie vorsichtig das aktuelle Vorderteil. Bewahren Sie es sicher auf, um Verlust zu vermeiden.

3. Schritt 3: Zielgröße einfädeln. Stellen Sie sicher, dass es bündig am Gehäuse anliegt. Es muss fest sitzen. Lose Fäden lösen sich bei starkem Zug vollständig ab. Dadurch wird der Werkzeugkörper dauerhaft zerstört.

Ausführung

Der richtige Umgang mit einer Handnietzange ist der Garant für den Erfolg. Führen Sie den Stift vollständig in die Kammer ein. Üben Sie strengen senkrechten Druck gegen Ihr Werkstück aus. Jede Winkelabweichung führt dazu, dass sich der Stift verbiegt. Drücken Sie die Griffe fest und gleichmäßig zusammen. Für längere Stifte benötigen Sie möglicherweise mehrere Pumpen. Drücken Sie weiter, bis Sie ein deutliches Knallen hören. Die Verbindung ist jetzt sicher.

Fehlerbehebung bei häufigen Fehlern und Dornstaus

Selbst erfahrene Hersteller haben mit mechanischen Problemen zu kämpfen. Sie müssen wissen, wie Sie sie sicher lösen können.

Das Problem des „festsitzenden Dorns“.

Stifte bleiben oft beim Ziehen stecken. Dies geschieht normalerweise aufgrund geringfügiger Größenunterschiede. Es tritt auch auf, wenn die inneren Backen nicht ausreichend geschmiert sind. Mit der Zeit sammeln sich Schmutz und Metallspäne an. Diese Rückstände verhindern, dass sich die Backen vollständig öffnen. Ein verklemmtes Werkzeug stoppt sofort die gesamte Produktivität.

Beseitigen von Staus

Hebeln Sie einen festsitzenden Stift niemals mit Gewalt heraus. Sie beschädigen den Innenzylinder. Befolgen Sie stattdessen ein sicheres Demontageverfahren. Entfernen Sie zunächst das Vorderteil mit Ihrem Schraubenschlüssel. Als nächstes schrauben Sie den äußeren Gehäusezylinder vorsichtig ab. Ziehen Sie den Keilstift mit einer Spitzzange heraus. Reinigen Sie die Innenbacken gründlich. Tragen Sie vor dem Zusammenbau einen Tropfen leichtes Maschinenöl auf. Dies verhindert ein zukünftiges Festkleben.

Überlegungen zur Materialhärte

Das Material der Hardware bestimmt Ihre Zugkraft. Edelstahlbeschläge erfordern einen enormen Druck. Diese zusätzliche Kraft beschleunigt den Werkzeugverschleiß. Kiefer können überraschend schnell stumpf werden. Selbst wenn die Abmessungen perfekt übereinstimmen, kann es zu einem Verrutschen kommen. Aluminiumbeschläge belasten Ihre Ausrüstung deutlich weniger. Weiche Materialien verlängern die Lebensdauer Ihrer internen Komponenten. Überprüfen Sie immer Ihre Kiefer, wenn es wiederholt zu Verrutschen kommt. Tauschen Sie stumpfe Backen sofort aus.

Bewertung und Auswahl eines professionellen Handnietgeräts

Grundlegende Tools versagen bei hoher Arbeitsbelastung. Durch die Aufrüstung Ihrer Ausrüstung wird die Effizienz Ihrer Arbeitsabläufe erheblich verbessert. Achten Sie auf eine überragende Lebensdauer über den gesamten Lebenszyklus. Ein ausgereiftes Werkzeug amortisiert sich schnell.

Übergang zur Entscheidungsphase

Begründen Sie Ihre Kaufentscheidung nicht ausschließlich mit dem Anfangspreis. Denken Sie an die Effizienz der Arbeitsabläufe und die strukturelle Zuverlässigkeit. Ständiges Blockieren verschwendet wertvolle Arbeitsstunden. Billige Komponenten erfordern häufigen Austausch. Sie benötigen Geräte, die für den Dauerbetrieb ausgelegt sind.

Wichtige Bewertungsdimensionen

Vergleichen Sie diese Merkmale, wenn Sie neue Geräte für Ihr Geschäft bewerten.

• Aufbewahrung und Austauschbarkeit des Mundstücks: Suchen Sie nach einer Aufbewahrung am Werkzeug. Sie sollten niemals Ihre überschüssigen Teile verlieren. Gerändelte Kanten ermöglichen einen schnellen Austausch ohne zusätzliche Schraubenschlüssel.

• Interne Backenkonstruktion: Achten Sie auf dreiteilige Backen aus Chrom-Molybdän-Stahl (Cr-Mo). Sie bieten hervorragenden Grip und außergewöhnliche Langlebigkeit. Billige zweiteilige Alternativen aus Kohlenstoffstahl nutzen sich schnell ab.

• Hebelwirkung und Ergonomie: Einzelscharnierkonstruktionen eignen sich gut für leichtes Aluminium. Doppelte Gelenkscharniere verringern jedoch die Ermüdung der Hände erheblich. Bei dicken Stahlverbindungen sind sie zwingend erforderlich.

• Dornfangsysteme: Bei Aufträgen mit hohem Volumen entsteht viel scharfer Abfall. Eine Auffangflasche für verbrauchte Nadeln verbessert die Sicherheit am Arbeitsplatz. Es hält Ihre Böden vollständig frei von gefährlichen Metallsplittern.

Durch die Investition in eine professionelle Handnietmaschine entfällt der ständige Wartungsaufwand. Sie erzielen bei jedem einzelnen Auftrag eine vorhersehbare Leistung.

Abschluss

Die Abstimmung Ihrer Werkzeugabmessungen auf Ihre Hardware bleibt eine Selbstverständlichkeit. Die richtige Ausrichtung garantiert eine unglaublich starke Gelenkintegrität. Außerdem verlängert es die Lebensdauer Ihres Werkzeugs erheblich. Eine Nichtübereinstimmung führt zu unnötigen Projektrisiken. Wenn Sie genaue Toleranzen ignorieren, gefährden Sie Sicherheit und Ästhetik.

Nehmen Sie sich Zeit, Ihre aktuellen Vorräte zu prüfen. Messen Sie Ihre Hardware mit genauen Messschiebern. Überprüfen Sie regelmäßig den Zustand Ihrer internen Komponenten. Schmieren Sie die Backenzylinder, um einen reibungslosen Betrieb zu gewährleisten. Rüsten Sie Ihre Ausrüstung für Anwendungen mit hoher Belastung auf. Ein zuverlässiges Werkzeug verwandelt schwierige Fertigung in einen einfachen, wiederholbaren Prozess. Erhöhen Sie noch heute Ihre Qualitätskontrollstandards. Ihre zukünftigen Projekte werden enorm von dieser grundlegenden mechanischen Disziplin profitieren.

FAQ

F: Kann ich ein größeres Nasenstück verwenden, wenn ich das richtige verloren habe?

A: Nein. Die Verwendung einer größeren Größe führt zu übermäßigem Spielraum. Die Werkzeugbacken greifen ungleichmäßig. Dadurch wackelt der interne Stift. Es besteht die Gefahr, dass sich das Werkzeug dauerhaft verklemmt. Die Beschläge setzen sich außerdem nicht richtig fest und hinterlassen eine strukturell schwache Verbindung.

F: Woher weiß ich, welche Größe meine nicht gekennzeichnete Niete hat?

A: Verwenden Sie einen digitalen Messschieber, um den Außendurchmesser des Rohrkörpers zu messen. Messen Sie nicht den internen Pin. Vergleichen Sie diese Messung mit standardmäßigen gebrochenen oder metrischen Diagrammen. Ordnen Sie diese genaue Zahl den eingestanzten Markierungen auf Ihren Werkzeugteilen zu.

F: Warum lässt sich der Dorn bei meinem Handnietgerät nicht einrasten, selbst wenn ich das richtige Mundstück verwende?

A: Dies weist auf internen Werkzeugverschleiß hin. Ihre Kiefer sind wahrscheinlich stumpf oder durch Schmutz verstopft. Mangelnde Schmierung verhindert eine ausreichende Greifkraft. Darüber hinaus kann es sein, dass Ihnen die Hebelkraft des Griffs nicht ausreicht, wenn Sie harte Edelstahlmaterialien ziehen.

F: Hat die Nietenlänge (Griffbereich) Einfluss auf die Größe des Nasenstücks?

A: Nein. Der Griffbereich bestimmt lediglich die maximale Materialstärke, die Sie verbinden können. Das richtige Werkzeugteil bestimmen Sie ausschließlich anhand des Beschlagkörperdurchmessers. Die Länge hat keinen Einfluss auf das interne mechanische Spiel.
