So wählen Sie Schraubendreherbits aus, die passen, ohne dass sich die Schrauben lösen

Eine abisolierte Schnecke stoppt die Produktion sofort. Es ruiniert teure Materialien wie fertiges Sperrholz. Schlimmer noch, es verwandelt eine einfache 10-sekündige Befestigungsaufgabe in einen 10-minütigen Extraktionsprozess. „Cam-out“ tritt auf, wenn ein Bit mit Gewalt vom Schraubenkopf abrutscht. Viele Benutzer geben sofort ihrer eigenen Technik die Schuld. Normalerweise liegen sie falsch. Cam-out ist fast immer ein strukturelles Missverhältnis. Möglicherweise verwenden Sie das falsche Laufwerksprofil. Oder Sie verwenden für das ausgeübte Drehmoment möglicherweise eine ungeeignete Werkzeugmetallurgie.

Dieser Leitfaden bietet einen genauen technischen Rahmen. Wir helfen Ihnen, exakte Bitprofile einfach zu identifizieren. Sie erfahren, wie Sie Verbindungselemente einwandfrei auf die richtige Antriebsgröße abstimmen. Außerdem erklären wir, wie man handelsübliche Bitsätze auswählt. Sie möchten Sätze, bei denen die reine Drehmomentübertragung Vorrang vor auffälligen Beschichtungen hat. Diese wirkungslosen Beschichtungen versagen bei starker Belastung oft schnell. Beherrschen Sie diese Prinzipien, um abgenutzte Befestigungselemente zu beseitigen. Sie arbeiten schneller und schützen Ihre Werkstücke vor unnötigen Schäden.

Key Takeaways

• Ausgerissene Schrauben werden hauptsächlich durch die Verwendung von Standard-Phillips-Bits auf Pozidriv-Schrauben (oder umgekehrt) und die Verwendung einer falschen Stärke verursacht.

• Die Abstimmung der Schraubendreher-Bitgrößen auf die exakte Schraubenstärke sorgt für maximalen Oberflächenkontakt und verhindert effektiv Cam-out.

• Bei den Grundmaterialien bietet S2-Werkzeugstahl im Vergleich zu Standard-Cr-V (Chrom-Vanadium) ein überlegenes Gleichgewicht zwischen Härte und Schlagfestigkeit.

• Die Investition in einen präzisionsgefertigten Ratschen-Schraubendreher-Bitsatz verringert das Risiko, dass Befestigungselemente bei wiederholten manuellen Anwendungen mit hohem Drehmoment abgerundet werden.

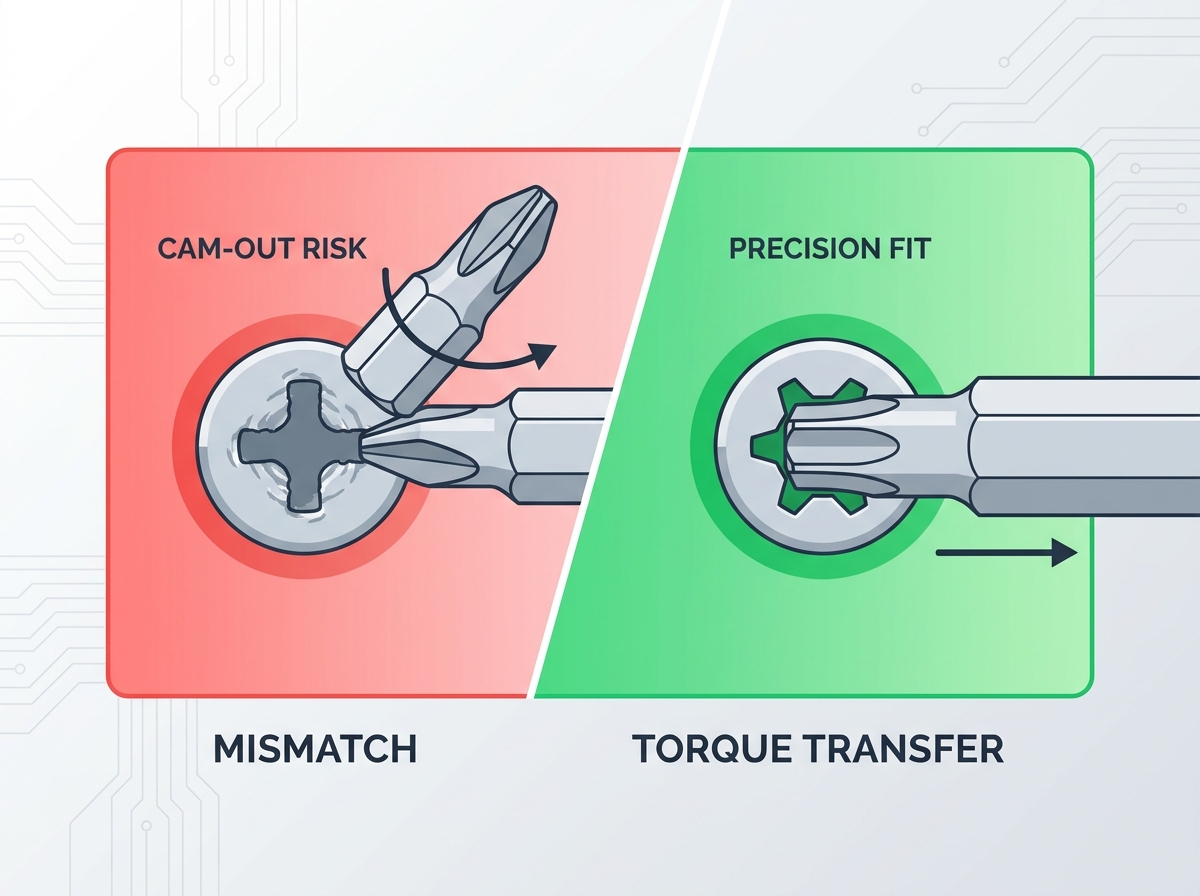

Die Mechanik von Cam-Out: Warum sich Schrauben lösen

Auf Baustellen hören wir oft den Begriff „Cam-out“. Es beschreibt die physikalische Aktion, die beim Herausrutschen eines Werkzeugs aus einem Schraubenkopf entsteht. Dieser Fehler tritt auf, wenn die Rotationskraft in einen nach außen gerichteten Schub umgewandelt wird. Um die Schraube zu drehen, wenden Sie ein hohes Drehmoment an. Wenn die Bitwinkel nicht perfekt mit der Aussparung übereinstimmen, wird die Kraft nach oben umgeleitet. Der Bit wird aus dem Antriebsschlitz gehoben. Durch fortgesetztes Drehen wird das Metall weggefressen. Bald haben Sie einen völlig abgerundeten, nutzlosen Schraubenkopf.

Diese schlechte Passform hat schwerwiegende Folgen. Die nachgelagerten Auswirkungen auf Werkstücke können ein ganzes Projekt ruinieren. Ein abrutschendes Werkzeug beschädigt leicht empfindliche Schrankscharniere. Es zerkratzt angrenzende Hardware sofort. Wenn Sie Befestigungselemente in Harthölzer eintreiben, führt ein heftiges Ausrutschen zu starken Splittern. Dann müssen Sie mit den zusätzlichen Arbeitskosten für die Gewinnung rechnen. Zum Entfernen eines abisolierten Befestigungselements sind spezielle Bits erforderlich. Es erfordert zusätzliche Zeit und stoppt Ihren Arbeitsablauf vollständig.

Sie müssen den Hauptverursacher dieses Schadens verstehen. Optisch ähnliche Bitprofile täuschen unglaublich. Sie bleiben die Hauptursache für den Verschleiß von Verbindungselementen. Ein bisschen könnte so aussehen, als würde es passen. Es könnte sein, dass die Schraube sogar ein paar Mal gedreht wird. Strukturell unterschiedliche Winkel handhaben das Drehmoment jedoch unterschiedlich. Mikrospalten zwischen Werkzeug und Befestigungselement erzeugen Reibung und Hitze. Letztendlich zwingt die strukturelle Nichtübereinstimmung das Werkzeug nach oben. Sie können einen schlechten Sitz nicht dadurch überwinden, dass Sie sich stärker anstrengen. Sie beschleunigen nur den Abisoliervorgang.

Entschlüsselung von Schraubendrehertypen und Antriebsprofilen

Ingenieure entwerfen aus ganz bestimmten Gründen unterschiedliche Antriebsarchitekturen. Das Erkennen dieser subtilen Variationen unterscheidet Amateure von Profis. Die Auswertung dieser Formen hilft Ihnen, jedes Mal das richtige Werkzeug auszuwählen.

1. Phillips (PH): Henry Phillips hat dieses Profil absichtlich so entworfen, dass es herausragt. In der frühen Automobilmontage fehlte den Werkzeugen die Drehmomentkontrolle. Cam-out verhinderte, dass Arbeiter die Befestigungselemente zu fest anzogen und brachen. Es bleibt ideal für ältere Standards. Unter modernen Elektrowerkzeugen mit hohem Drehmoment ist es jedoch sehr anfällig für Abrisse.

2. Pozidriv (PZ): Dieses Profil löst das Phillips-Camout-Problem. Es verfügt über stumpfe Flanken und sekundäre Rippen. Sie erkennen sie an den diagonalen Markierungen, die auf dem Schraubenkopf eingraviert sind. Pozidriv löst sich nicht so leicht. Höhere Drehmomente bewältigt er mühelos. Durch das Kreuzen von PH- und PZ-Bits wird das Befestigungselement sofort gelöst.

3. Torx (TX) / Stern: Dieses Profil bietet die absolut höchste Drehmomentübertragung. Es verfügt über ein präzises sechszackiges Sterndesign. Torx garantiert null Druck nach außen. Das Werkzeug bleibt sicher in der Aussparung sitzen. Es dient als Industriestandard für Struktur- und Hochlastanwendungen.

4. Robertson (Quadratisch): Der kanadische Ingenieur PL Robertson hat diese konische, quadratische Passform erfunden. Die leichte Verjüngung ermöglicht einhändiges Fahren. Es klemmt sicher am Gebiss fest. Es ist äußerst widerstandsfähig gegenüber Abblättern und dominiert die Holzbearbeitungsmärkte.

Um diese Auswahllogik anwenden zu können, müssen Sie Ihre Anwendung verstehen. Ordnen Sie bestimmte Schraubendrehertypen ihren optimalen Anwendungsfällen zu. Torx dominiert den Terrassenbau und die Kfz-Reparatur. Es bewältigt extreme Drehmomente ohne zu rutschen. Pozidriv zeichnet sich durch die Installation europäischer Schrankbeschläge aus. Phillips erledigt die grundlegende Trockenbauinstallation perfekt. Robertson glänzt in der allgemeinen Möbelmontage. Die Wahl des richtigen Profils verhindert unnötigen Verschleiß an Werkzeugen und Materialien.

Standard-Schraubendreher-Bitgrößen und passender Rahmen

Es ist wichtig, den grundlegenden Zusammenhang zwischen Werkzeug und Befestigungselement zu verstehen. Der branchenübliche Schaft schließt diese Lücke perfekt. Fast alle professionellen Biteinsätze verfügen über einen 1/4-Zoll-Sechskantschaft. Diese universelle Größe gewährleistet eine breite Kompatibilität. Sie können sie problemlos zwischen Handschraubern und leistungsstarken Schlagbohrmaschinen austauschen. Diese Standardisierung vereinfacht Ihren Werkzeugkasten erheblich.

Allerdings bestimmt die Spitzengröße Ihren Erfolg. Sie müssen die exakten Schraubendreher-Bitgrößen den entsprechenden Schraubenstärken zuordnen. Wir schlüsseln diese Merkmale im Folgenden in ihre Ergebnisse auf.

Für Phillips und Pozidriv verwenden Profis hauptsächlich die Größen 1, 2 und 3. Die Größe Nummer 2 (PH2 oder PZ2) dient als Standard für Schrauben Nr. 8 und Nr. 10. Die Verwendung eines kleineren PH1 an einer Schraube Nr. 8 garantiert ein schnelles Abisolieren. Der Bohrer klappert lose in der Aussparung. Umgekehrt sitzt ein PH3 nicht tief genug in einer Schraube Nr. 8.

Torx erfordert eine noch strengere Anpassung. Sie werden häufig auf Größen wie T15, T20 und T25 stoßen. Ein T20 passt perfekt auf die meisten Schrankschrauben. Ein T25 verarbeitet schwerere Baubefestigungen. Schlitzbits erfordern eine sorgfältige Breiten- und Dickenpaarung. Ist die Klinge zu dünn, verbiegt sie sich unter Drehmoment. Ist er zu breit, zerfrisst er das umgebende Material.

Leitfaden zur Größenbestimmung von Befestigungselementen und Bits

Um eine perfekte Passform zu gewährleisten, probieren Sie die Verifizierungsmethode „Wiggle-Test“ aus. Es bietet einen äußerst praktischen und risikoarmen Implementierungsschritt. Führen Sie einfach den Bit in das Befestigungselement ein, bevor Sie ihn am Werkzeug befestigen. Halten Sie den Bitschaft fest. Heben Sie die Schraube in die Luft. Ein richtig dimensionierter Bit sollte die Schraube vollständig horizontal halten. Dies wird erreicht, ohne auf Magnetkraft angewiesen zu sein. Wenn die Schraube durchhängt oder wackelt, tauschen Sie sofort die Bitgröße aus.

Bewertung von Metallurgie und Beschichtungen

Selbst das richtige Bitprofil versagt, wenn es aus minderwertigem Stahl besteht. Die Zusammensetzung unedler Metalle bestimmt die Langlebigkeit. Es trennt Einwegwerkzeuge von professionellen Investitionen. Wir vergleichen die beiden gängigsten Branchenmaterialien.

Cr-V (Chrom-Vanadium) dient als Standard für die meisten einfachen Handwerkzeuge. Es ist gut rostbeständig und eignet sich für leichte Beanspruchungen. Für moderne Schlaganwendungen ist es jedoch grundsätzlich zu weich. Unter hoher Belastung erfährt Cr-V eine schnelle Bitverformung. Die Flöten verdrehen und verziehen sich permanent.

S2-Werkzeugstahl bietet eine weit überlegene Alternative. Hersteller formulieren S2-Stahl als äußerst stoßfest und tief gehärtet. Unter extremer Belastung gibt es leicht nach, anstatt zu zerbrechen. Es stellt die Grundvoraussetzung für den professionellen täglichen Einsatz dar. Bei Schwerlastbefestigungen überdauert es Cr-V exponentiell.

Auch Bitbeschichtungen müssen Sie mit evidenzbasierter Skepsis beurteilen. Hersteller lieben es, auffällige Goldspitzen zu vermarkten. Titannitrid (TiN) sieht in den Verkaufsregalen unglaublich hochwertig aus. Leider blättert die dünne Beschichtung bei hoher Reibung oft ab. Es bietet nur einen minimalen langfristigen Nutzen. Im Gegensatz dazu bieten diamantbeschichtete Bits einen echten Nutzen. In der Spitze sind Industriediamantpartikel eingebettet. Diese Textur sorgt für funktionelle Mikroreibung. Es greift buchstäblich in die Innenwände teilweise abisolierter Schrauben. Sie kosten zwar einen Aufpreis, schonen aber beschädigte Befestigungselemente effektiv.

Betrachten Sie abschließend die Technik hinter Torsionszonen. High-End-Bits mit Schlagfestigkeit verfügen über schmalere Mittelteile. Diese Torsionszonen verdrehen sich beim Befestigen bewusst leicht. Sie absorbieren gefährliche Spitzendrehmomentspitzen. Durch diese Biegung werden sowohl die spröde Bitspitze als auch der Schraubenkopf geschont. Es verhindert ein katastrophales Brechen bei plötzlichen Stopps in harten Materialien.

Auswahllogik: Auswahl eines Ratschen-Schraubendreher-Bitsatzes

Der Aufbau einer effizienten Toolbox erfordert eine strategische Auswahl. Sie müssen Konsolidierung und Redundanz sorgfältig abwägen. Viele Käufer fallen auf riesige 100-teilige Bausätze herein. Sie gehen davon aus, dass mehr Stücke einen besseren Wert bieten. In Wirklichkeit sind diese Sets mit unbekannten Größen gefüllt, die Sie nie verwenden werden. Suchen Sie stattdessen nach stark gewichteten Sätzen mit Duplikaten. Sie benötigen mehrere Exemplare stark beanspruchter Größen wie PH2 und T25. Wenn eines irgendwann einmal kaputt geht, steht Ihnen sofort ein Ersatz zur Verfügung.

Ebenso wichtig ist das Handwerkzeug, das diese Bits antreibt. Ein robuster Getriebemechanismus verändert Ihre Arbeitsweise. Ein Getriebe mit hoher Zähnezahl sorgt für eine feine Ratschenwirkung. Es reduziert die Ermüdung der Hände bei langen Schichten. Feine Zahnräder tragen außerdem dazu bei, einen gleichmäßigen, ununterbrochenen Abwärtsdruck aufrechtzuerhalten. Dieser kontinuierliche Druck verringert das Risiko eines manuellen Cam-Outs erheblich. Die Investition in ein hochwertiges Ratschen-Schraubendreher-Bit-Set macht mühsame Montagearbeiten überflüssig.

Sie müssen auch die Bit-Retentionsqualität des von Ihnen gewählten Satzes bewerten. Überprüfen Sie den Spannmechanismus oder die interne Magnethalterung. Billige Sets leiden unter übermäßigem Wackeln der Bits. In der Branche nennen wir das „Runout“. Runout führt zu einer instabilen, wackeligen Verbindung. Es ist eine der Hauptursachen für das Abisolieren außerhalb der Achse. Ein präzisionsgefertigter Kragen hält den Bohrer absolut gerade.

Ergreifen Sie Maßnahmen vor Ihrem nächsten Projekt. Wir empfehlen, Ihren aktuellen Eimer mit abisolierten Befestigungselementen zu überprüfen. Identifizieren Sie die am häufigsten missbrauchte Größe, die Ihre Kopfschmerzen verursacht. Kaufen Sie dann einen gezielten metrischen und zölligen Satz aus S2-Stahl. Entsorgen Sie Ihre stark abgenutzten Teile sofort, um zukünftige Schäden zu vermeiden.

Abschluss

Das Abisolieren von Schrauben ist nach wie vor einer der frustrierendsten Aspekte beim Bauen und Reparieren. Es ist jedoch völlig vermeidbar. Sie müssen der präzisen Profilanpassung Vorrang vor reiner physischer Gewalt geben. Die Belastung eines schlecht montierten Werkzeugs mit zusätzlichem Gewicht ist ein Garant für den Ausfall. Durch die Wahl der richtigen Geometrie wird das Grundproblem dauerhaft gelöst.

Wir empfehlen Ihnen, Ihre Toolboxen rund um ein zuverlässiges, hochwertiges Bit-Ökosystem zu standardisieren. Befolgen Sie diese umsetzbaren nächsten Schritte, um makellose Verbindungsergebnisse sicherzustellen:

• Überprüfen Sie Ihr primäres Bit-Set und entsorgen Sie alle Spitzen, die abgerundete Rillen oder glänzende Abnutzungsspuren aufweisen.

• Trennen Sie Hochleistungs-Schlagbohrer explizit von Ihren Präzisions-Handbohrern, um die Lebensdauer des Werkzeugs zu verlängern.

• Passen Sie Pozidriv-Schrauben unbedingt an PZ-Bits an und achten Sie auf die entscheidenden diagonalen Markierungen am Kopf.

• Verlassen Sie sich auf den „Wiggle-Test“, um die korrekte Dimensionierung des Messgeräts zu bestätigen, bevor Sie ein manuelles Drehmoment anwenden.

FAQ

F: Haben Schraubendreher-Bitschäfte eine universelle Standardgröße?

A: Die meisten handelsüblichen Bits verwenden standardmäßig einen universellen 1/4-Zoll-Sechskantschaft. Dieses Design ermöglicht den nahtlosen Wechsel zwischen manuellen Bitschraubern, Ratschen und Bohrmaschinen. Präzisionsreparatursätze für die Elektronik verwenden jedoch spezielle 4-mm-Mikrobits. Diese kleineren Bits erfordern spezielle Mikroschraubergriffe und passen ohne Adapter nicht in Standard-1/4-Zoll-Bohrfutter.

F: Wie kann ich feststellen, ob ich ein PH2- oder ein PZ2-Bit benötige?

A: Schauen Sie sich den Schraubenkopf genau an. Eine Standard-Kreuzschlitzschraube (PH) hat einen einfachen Kreuzschlitz. Eine Pozidriv-Schraube (PZ) weist vier zusätzliche diagonale „Teilstriche“ auf, die strahlenförmig vom Mittelkreuz ausgehen. Wenn Sie diese schwachen Linien sehen, müssen Sie einen PZ-Bit verwenden. Durch das Mischen wird die Aussparung sofort abgerundet.

F: Warum brechen meine Schraubendreherbits ständig, anstatt die Schraube abzureißen?

A: Dies weist auf eine metallurgische Diskrepanz hin. Zu harte oder spröde Bits neigen dazu, bei plötzlichen Drehmomentspitzen zu brechen. Dies passiert häufig bei der Verwendung von Standard-Hand-Bits in Hochleistungs-Schlagschraubern. Umgekehrt sind Bits aus billigem Stahl zu weich, wodurch sie sich verdrehen und ausreißen. Verwenden Sie für Schlaganwendungen immer S2-Werkzeugstahl.

F: Kann ich Schlagbits in einem manuellen Ratschenschraubendreher verwenden?

A: Ja, Sie können schlagfeste Bits sicher in manuellen Ratschen verwenden. Sie haben die gleiche 1/4-Zoll-Sechskantbasis. Allerdings weisen Schlagbohrer häufig verengte Torsionszonen auf. Bei flachen manuellen Spannfuttern können diese Zonen manchmal zu tief sitzen und ein leichtes Wackeln verursachen. Stellen Sie sicher, dass Ihre Ratsche einen ausreichend tiefen Kragen für einen sicheren Sitz hat.
