Warum bewegt sich ein Maßbandhaken? Grundlegendes zur True-Zero-Messung

Haben Sie schon einmal ein brandneues Layout-Tool aus der Verpackung genommen und sofort bemerkt, dass die Metallspitze hin und her wackelt? Viele Anfänger gehen davon aus, dass diese Lockerheit auf einen billigen Herstellungsfehler hinweist. Vielleicht greifen sie sogar zu einer Zange oder einem Hammer, um die Nieten flachzuschlagen.

Dieses mechanische Spiel ist jedoch kein Mangel. Es handelt sich tatsächlich um eine absichtliche, präzisionsgefertigte Kalibrierungsfunktion. Es bleibt für eine genaue Planung und Fertigung in mehreren Baugewerken absolut unerlässlich. Wenn die Spitze nicht gleiten würde, würden Ihre Holzschnitte die Markierung ständig um den Bruchteil eines Zolls verfehlen.

In diesem umfassenden Leitfaden werden wir die faszinierende Mechanik hinter der True-Null-Messung erkunden. Beim Kauf neuer Handwerkzeuge erfahren Sie genau, wie Sie die Hakenhaltbarkeit beurteilen können. Wir werden auch praktische Strategien zur Aufrechterhaltung der Messintegrität auf anspruchsvollen Baustellen behandeln.

Key Takeaways

• Absichtliches Design: Die Bewegung des Maßbandhakens entspricht genau der Dicke des Metallhakens selbst, um absolute Genauigkeit zu gewährleisten.

• Dual-Funktions-Genauigkeit: Der Schlitten ermöglicht Messungen sowohl „innen“ (gedrückt) als auch „außen“ (gezogen), ohne dass manuelle mathematische Anpassungen erforderlich sind.

• Qualitätsindikatoren: High-End-Modelle verwenden verstärkte 3- oder 4-Nieten-Systeme, um zu verhindern, dass sich die Hakenschiene mit der Zeit verbreitert.

• Wartungsrisiko: Wenn ein Maßband fallen gelassen wird oder versucht wird, die Nieten „festzuziehen“, wird die Nullpunktkalibrierung des Werkzeugs zerstört.

Das technische Problem: Innen- und Außenmessungen

Jedes physische Objekt nimmt in der realen Welt Raum ein. Die Metalllasche am Ende Ihres Messmessers bildet keine Ausnahme von dieser Regel. Dieses kleine Stück Stahl hat eine deutliche, messbare physikalische Dicke. Normalerweise stanzen Hersteller diese Endkomponenten aus Stahl mit einer Dicke von etwa 1/16 Zoll. Auf einem sehen Sie möglicherweise eine Dicke von etwa 1,5 mm metrischen Maßband . Diese winzige Dimension stellt für Werkzeughersteller eine überraschend große technische Herausforderung dar.

Wenn Sie die Klinge über die Kante eines Bretts haken, nehmen Sie eine Außenmessung vor. Sie verlassen sich ausschließlich auf die Spannung, um das Werkzeug an Ort und Stelle zu halten. Die Ablesung muss genau an der Innenseite der Metalllasche beginnen. Andernfalls würde die physische Dicke des Hakens Ihren endgültigen Schnitt fälschlicherweise verlängern. Stellen Sie sich vor, Sparren zu schneiden, bei denen es auf jeden Millimeter ankommt. Ein statischer Haken würde die gesamte Dachneigung ruinieren.

Umgekehrt erfordert das direkte Einschieben der Klinge in eine Ecke eine Innenmessung. Diese Aktion nutzt reine Kompression anstelle von Spannung. Sie drücken das Werkzeug bündig gegen eine Wand, Fußleiste oder einen Fensterrahmen. Hier muss die mathematische Lesung an der Außenseite der Lasche beginnen. Wenn Sie Zierleisten anbringen, würde eine starre Lasche Ihr Zierteil zu lang machen und dazu führen, dass sich die Gehrungsverbindungen unter Druck verbiegen.

Ein zuverlässiges Handwerkzeug muss diese ständige Diskrepanz automatisch berücksichtigen. Benutzer können bei schnellen Rahmungsarbeiten nicht ständig winzige Bruchteile eines Zolls hinzufügen oder entfernen. Unter solch ermüdenden Bedingungen würde das menschliche Versagen sprunghaft ansteigen. Das Werkzeugdesign muss sowohl Zug- als auch Druckszenarien nahtlos bewältigen und sich sofort an die körperliche Druck- oder Zugbewegung des Benutzers anpassen.

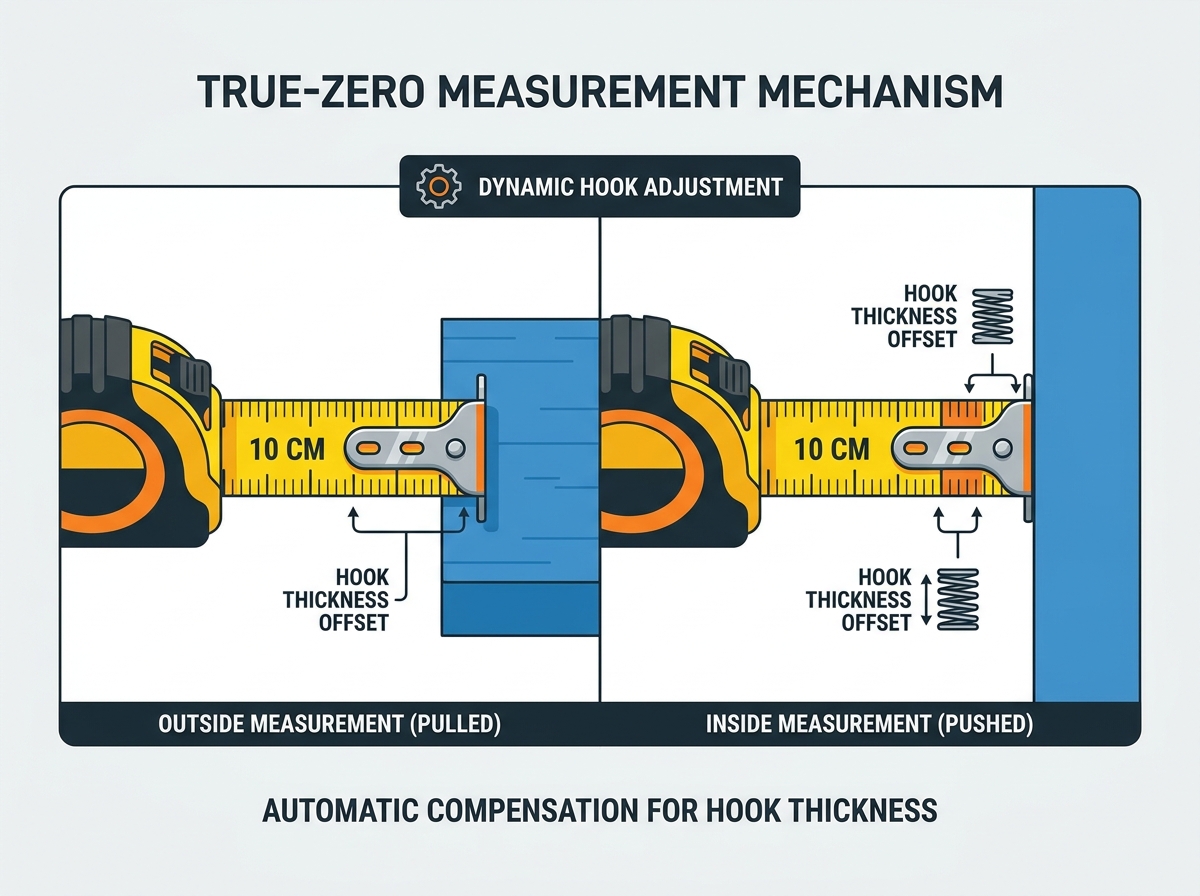

Wie die Hakenbewegung des True-Zero-Maßbandes zur Genauigkeit beiträgt

Ingenieure lösten das Innen-Außen-Dilemma durch einen brillanten mechanischen Trick. Sie haben die Nieten so konstruiert, dass sie in speziell gefrästen ovalen Schlitzen sitzen. Sie haben bewusst auf die Verwendung standardmäßiger fester kreisförmiger Löcher verzichtet. Diese längliche Schiene ermöglicht es der Metalllasche, unter verschiedenen Kräften frei hin und her zu gleiten.

Dieses präzise mechanische Spiel wird als bezeichnet Maßbandhakenbewegung . Der Verfahrweg entspricht genau der Dicke der Metalllasche. Es handelt sich nicht um einen zufälligen Spielraum. Es bleibt eine hochkalibrierte Distanz, die im Werk entwickelt wurde.

Wenn Sie die Klinge straff über ein Stück Sperrholz ziehen, gleitet die Lasche heraus. Es stoppt kraftvoll ganz am Ende der ovalen Schlitze. Der resultierende Spalt entspricht genau der Dicke des Metalls. Durch diese Verschiebung wird die wahre „Null“-Linie perfekt an der tatsächlichen Kante Ihres Materials ausgerichtet. Anschließend können Sie Ihre Schnittlinie mit absoluter Sicherheit markieren, da Sie wissen, dass die Klinge selbst die Masse des Stahls ausgleicht.

Wenn Sie die Klinge bündig gegen eine feste Oberfläche drücken, gleitet die Lasche nach innen. Die Klinge nimmt im Wesentlichen die Metalldicke auf. Die Nulllinie verschiebt sich zur äußersten Außenspitze des Werkzeugs. Dies garantiert absolut genaue Innenmaße. Ganz gleich, ob Sie Schrankabstände ermitteln oder grobe Fensteröffnungen messen: Die Kompressionswerte bleiben mathematisch zuverlässig.

Das Verständnis dieser dynamischen Folie ist für jeden Bauunternehmer von entscheidender Bedeutung. Es dient als wesentliches Grundwissen für jeden, der den richtigen Umgang mit einem Maßband erlernt . Hochtoleranz-Endbearbeitung, Schrankeinbau und kundenspezifische Fräsarbeiten hängen alle stark von diesem cleveren schwebenden Nullpunkt ab. Das Vergessen, wie es funktioniert, führt oft zu kostspieliger Materialverschwendung.

Bewertung der Qualität von Maßbändern anhand des Hakendesigns

Unterschiedliche Bauaufgaben erfordern ein sehr unterschiedliches Maß an Haltbarkeit und Präzision. Oft lässt sich die Gesamtqualität eines Werkzeugs einfach anhand der Endkomponenten beurteilen. Berufliche Standards erfordern besondere Anforderungen an die tägliche intensive Beanspruchung im Vergleich zu gelegentlichen Aufgaben im Haushalt.

Betrachten wir zunächst die Nietenkonstruktion. Die Anzahl der Nieten wirkt sich direkt auf die Langlebigkeit des Werkzeugs und die Kalibrierungsstabilität aus.

• Standard- oder DIY-Modelle: Diese verfügen normalerweise nur über zwei Nieten. Sie bergen ein viel höheres Risiko, dass sich die Schlitze mit der Zeit ausdehnen oder verziehen. Leichte Projekte passen gut zu ihnen, scheitern jedoch schnell unter kommerzieller Rahmenbelastung.

• Professionelle oder industrielle Modelle: Diese sind mit bis zu drei oder vier Nieten ausgestattet. Diese Premium-Werkzeuge verfügen häufig über eine verstärkte Trägerplatte aus Metall. Diese Platte stabilisiert den Gleitvorgang und verhindert ein seitliches Verdrehen erheblich.

Betrachten Sie als Nächstes Hakenvariationen anhand spezifischer Objektive vor Ort. Werkzeughersteller entwerfen unterschiedliche Spitzen für verschiedene Gewerke. Die Auswahl des falschen Spitzendesigns führt zu unnötiger Frustration in Ihrem Arbeitsablauf.

Vergleich spezieller Hakendesigns

Achten Sie abschließend auf bestimmte Einschränkungen bei der Blade-Lesbarkeit. Sperrige Multi-Catch-Designs oder schwere magnetische Spitzen bieten einen großen physischen Nutzen. Allerdings können sie die ersten paar Zentimeter der lackierten Klinge stark verdecken. Diese visuelle Blockade macht kurzfristige Bewertungen frustrierend. Besonders auffällig ist dies bei Klingen mit zwei imperialen und metrischen Klingen. In diesen Zonen liegen die Messmarkierungen sehr eng beieinander und erfordern eine klare Sicht.

Häufige Messrisiken und Implementierungsfallen

Selbst die hochwertigsten Layout-Tools leiden unter schwerem Missbrauch auf der Baustelle. Ein Missverständnis der Floating-Null-Funktion führt zu leicht vermeidbaren Fehlern. Viele erfahrene Handwerker werden immer noch Opfer grundlegender Kalibrierungsfehler, weil sie die grundlegende Wartung vernachlässigen.

Häufige Fehler
Der häufigste Fehler ist der Verschärfungsirrtum. Viele Wochenend-Heimwerker bemerken die Lockerheit und versuchen fälschlicherweise, sie zu reparieren. Sie schnappen sich einen Hammer und schlagen die Nieten flach gegen die gelbe Klinge. Durch diese Aktion wird die Lasche dauerhaft fixiert. Dadurch wird die echte Nullpunktkalibrierung vollständig zerstört. Sie dürfen niemals versuchen, eine wackelige Lasche festzuziehen. Lassen Sie die Nieten genau so, wie sie aus der Fabrik geliefert wurden.

Ein weiteres großes Risiko stellen Aufprallschäden dar. Wenn Sie Ihr Werkzeug auf einen Betonboden fallen lassen, verändert sich häufig der kritische 90-Grad-Winkel der Spitze. Eine verbogene Lasche macht sowohl die Innen- als auch die Außenanzeige hoffnungslos ungenau. Die Schiebefunktion kann einen ausgestellten oder gequetschten Winkel einfach nicht ausgleichen. Selbst eine leichte Biegung wirft Ihre Schnitte deutlich aus der Bahn.

Die Ansammlung von Ablagerungen beeinträchtigt mit der Zeit still und leise die Kompressionswerte. Trockenbaustaub, nasser Schlamm oder Rost können sich leicht in den winzigen ovalen Nietschlitzen festsetzen. Dieser versteckte Schmutz verhärtet sich und verhindert, dass die Lasche vollständig nach innen rutscht. Wenn dies geschieht, werden Ihre Innenmaße immer zu kurz angezeigt. Ein einwandfreies Werkzeug wird allein durch Schmutz unbrauchbar.

Best Practices für das Verifizierungsprotokoll
Sie sollten ein Routineverifizierungsprotokoll erstellen. Sie müssen Ihre Ausrüstung regelmäßig testen, um absolute Genauigkeit sicherzustellen.

1. Finden Sie einen zuverlässigen Stahlmaßstab oder einen hochpräzisen, maschinell bearbeiteten Kalibrierblock.

2. Haken Sie das Ende ein und nehmen Sie eine 10-Zoll-Zugmessung vor. Markieren Sie eine feine Bleistiftlinie auf dem Material.

3. Drücken Sie das Ende gegen den quadratischen Block und nehmen Sie eine 10-Zoll-Druckablesung vor.

4. Vergleichen Sie die beiden Markierungen auf Ihrem Material. Sie sollten sich perfekt überlappen.

Wenn die Markierungen auseinandergehen, ist Ihr Schiebemechanismus beeinträchtigt. Um die professionelle Genauigkeit Ihrer Arbeit wiederherzustellen, müssen Sie das Werkzeug wahrscheinlich vollständig austauschen.

Auswahllogik: Auswahl des richtigen Maßbandes für den Job

Um das richtige Layout-Tool auszuwählen, müssen spezifische Funktionen an Ihren täglichen Handel angepasst werden. Zum Aufhängen einfacher Bilderrahmen im Wohnzimmer benötigen Sie kein teures magnetisches Multi-Fang-Werkzeug. Umgekehrt überlebt ein empfindliches Layout-Tool auf einer kommerziellen Einrahmungsseite keine Woche.

Bei rauem Rahmen und schwerem Mauerwerk legen Sie Wert auf höchste Haltbarkeit. Achten Sie auf weit hervorstehende Rotorblätter, die einem Knicken über weite Distanzen in der Luft aktiv widerstehen. Wählen Sie übergroße, multidirektionale Haken, die durch eine schwere 4-Nieten-Verstärkung gesichert sind. Das Tab-Spiel dieser speziellen Modelle fühlt sich robust genug an, um harte, wiederholte Stürze zu überstehen. Grobe Tischler legen mehr Wert auf Reichweite und Haltbarkeit als auf mikroskopische Präzision.

Bei feinen Tischler- und kundenspezifischen Fräsarbeiten legen Sie Wert auf absolute Präzision. Sie möchten Standard-Tabs mit niedrigem Profil, die einen unglaublich reibungslosen, ungehinderten True-Null-Verlauf bieten. Vermeiden Sie unbedingt sperrige Magnetspitzen. Sie sammeln leicht verirrte Schrauben oder winzige Metallspäne ein. Diese physikalische Störung beeinträchtigt die empfindlichen Kompressionsmessungen bei der Installation von High-End-Gehäusen. Tischler benötigen makellose, gut ablesbare Klingen.

Wenn Sie den Baumarkt aufsuchen, um neue Ausrüstung zu kaufen, befolgen Sie als Nächstes die folgenden Schritte:

• Testen Sie den Schiebemechanismus vor dem Kauf manuell. Es sollte sich reibungslos hin und her bewegen. Es darf niemals eine unbeabsichtigte seitliche Drehung (von einer Seite zur anderen) aufweisen.

• Untersuchen Sie die Nietträgerplatte genau. Suchen Sie in der Nähe der Schlitze nach scharfen Metallgraten oder offensichtlichen Herstellungsfehlern.

• Standardisieren Sie Werkzeugmarken für Ihr gesamtes Team. Bei verschiedenen Herstellern gibt es manchmal sehr geringe Abweichungen bei der Kalibrierung. Durch die Verwendung identischer Modelle werden Verrechnungsfehler vermieden, wenn sich zwei Tischler in einem lauten Raum gegenseitig Nummern zurufen.

Abschluss

Die Beherrschung des Konzepts der echten Nullpunktkalibrierung steigert sofort die Gesamtqualität Ihrer Fertigungsarbeit. Dieser kleine mechanische Hub verwandelt einen statischen Metallstreifen in ein hochdynamisches Layout-Instrument. Ohne sie wird es unglaublich frustrierend, wenn nicht sogar unmöglich, dichte Holzverbindungen und perfekte Schnitte zu erzielen.

Hören Sie auf, die lose Metallspitze als störenden Herstellungsfehler anzusehen. Behandeln Sie es stattdessen genau wie das empfindliche Präzisionsbauteil, das es wirklich ist. Eine verschiebbare Spitze sorgt dafür, dass Ihre Innen- und Außenmaße immer perfekt aufeinander abgestimmt sind.

Behalten Sie in Zukunft diese praktischen Handlungsschritte im Hinterkopf. Schützen Sie Ihre Werkzeuge vor harten Stößen, um den 90-Grad-Spitzenwinkel unbedingt einzuhalten. Reinigen Sie die Gleitschienen regelmäßig mit einer harten Bürste von Trockenbaustaub und Schlamm. Kaufen Sie schließlich immer Modelle mit der passenden Nietenanzahl und Hakenart für Ihre spezifischen täglichen Arbeitsanforderungen.

FAQ

F: Kann ich ein Maßband reparieren, wenn der Haken zu locker ist?

A: Sie sollten niemals versuchen, es zu reparieren oder festzuziehen. Die lineare Hin- und Herbewegung ist bewusst auf absolute Nullpunktgenauigkeit ausgelegt. Wenn Sie jedoch ein starkes seitliches Wackeln bemerken, haben sich die Nieten wahrscheinlich dauerhaft gedehnt. Dieses seitliche Spiel bedeutet, dass die Kalibrierung des Werkzeugs defekt ist und Sie es ersetzen müssen. Schlagen Sie nicht mit einem Hammer auf die Nieten.

F: Unterscheidet sich die Hakenbewegung bei einem metrischen Maßband?

A: Die zugrunde liegende technische Mechanik bleibt bei allen Layout-Tools völlig identisch. Der genaue Abstand des Schiebers hängt jedoch direkt von der physikalischen Millimeterdicke des jeweiligen Metallhakens ab. Dickere Haken erfordern einen etwas größeren Schiebeweg, um bei Innen- und Außenmessungen eine perfekte Nullpunktkalibrierung aufrechtzuerhalten.

F: Warum weichen meine Innenmaße immer geringfügig ab, auch wenn sich der Haken bewegt?

A: Ungenaue Messwerte im Inneren werden normalerweise durch unsichtbare Fremdkörper verursacht, die sich fest in der Nietschiene festsetzen. Dieser Schmutz verhindert eine vollständige Kompression gegen die Klinge. Darüber hinaus führt ein leicht gebogener Haken, der nicht mehr im perfekten 90-Grad-Winkel sitzt, zu erheblichen Verzerrungen der Ergebnisse. Stellen Sie immer sicher, dass Sie vollständig bündig mit der Oberfläche messen und niemals in einem ungünstigen Winkel.

F: Woher weiß ich, ob mein Maßbandhaken verbogen ist?

A: Sie können dies leicht überprüfen, indem Sie eine 10-Zoll-Zugmessung mit einer 10-Zoll-Druckmessung an einem bekannten statischen Block vergleichen. Markieren Sie beide Linien sorgfältig auf einer ebenen Fläche. Wenn die beiden Markierungen nicht perfekt übereinstimmen, ist Ihre echte Nullpunktkalibrierung gefährdet. Dieser Fehler ist oft direkt auf eine heruntergefallene oder verbogene Spitze zurückzuführen.
